Cross-Roller Guide

Cross-Roller Guide Model VR

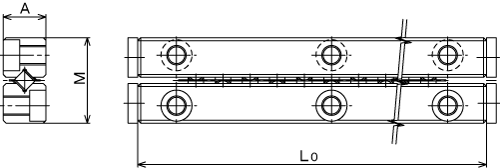

VR1

Model No. Main dimensions Basic load rating
Combined dimensions (per roller)
M A L0 Dynamic rating Static rating
The dimensions CZ C0Z
in the parentheses above indicate
the dimensions of the Ball Guide.
mm mm mm kN kN
VR 1-20×5Z 8.5 4 20 0.152 0.153
VR 1-30×7Z 8.5 4 30 0.152 0.153
VR 1-40×10Z 8.5 4 40 0.152 0.153
VR 1-50×13Z 8.5 4 50 0.152 0.153
VR 1-60×16Z 8.5 4 60 0.152 0.153
VR 1-70×19Z 8.5 4 70 0.152 0.153
VR 1-80×21Z 8.5 4 80 0.152 0.153
VR 2-30×5Z 12 6 30 0.276 0.271
VR 2-45×8Z 12 6 45 0.276 0.271
VR 2-60×11Z 12 6 60 0.276 0.271
VR 2-75×13Z 12 6 75 0.276 0.271
VR 2-90×16Z 12 6 90 0.276 0.271
VR 2-105×18Z 12 6 105 0.276 0.271
VR 2-120×21Z 12 6 120 0.276 0.271
VR 2-135×23Z 12 6 135 0.276 0.271
VR 2-150×26Z 12 6 150 0.276 0.271
VR 2-165×29Z 12 6 165 0.276 0.271
VR 2-180×32Z 12 6 180 0.276 0.271
VR 3-50×7Z 18 8 50 0.639 0.611
VR 3-75×10Z 18 8 75 0.639 0.611
VR 3-100×14Z 18 8 100 0.639 0.611
VR 3-125×17Z 18 8 125 0.639 0.611
VR 3-150×21Z 18 8 150 0.639 0.611
VR 3-175×24Z 18 8 175 0.639 0.611
VR 3-200×28Z 18 8 200 0.639 0.611
VR 3-225×31Z 18 8 225 0.639 0.611
VR 3-250×35Z 18 8 250 0.639 0.611
VR 3-275×38Z 18 8 275 0.639 0.611
VR 3-300×42Z 18 8 300 0.639 0.611
VR 4-80×7Z 22 11 80 1.38 1.35
VR 4-120×11Z 22 11 120 1.38 1.35
VR 4-160×15Z 22 11 160 1.38 1.35
VR 4-200×19Z 22 11 200 1.38 1.35
VR 4-240×23Z 22 11 240 1.38 1.35
VR 4-280×27Z 22 11 280 1.38 1.35
VR 4-320×31Z 22 11 320 1.38 1.35
VR 4-360×35Z 22 11 360 1.38 1.35
VR 4-400×39Z 22 11 400 1.38 1.35
VR 4-440×43Z 22 11 440 1.38 1.35
VR 4-480×47Z 22 11 480 1.38 1.35
VR 6-100×7Z 30 15 100 3.78 3.78
VR 6-150×10Z 30 15 150 3.78 3.78
VR 6-200×13Z 30 15 200 3.78 3.78
VR 6-250×17Z 30 15 250 3.78 3.78
VR 6-300×20Z 30 15 300 3.78 3.78
VR 6-350×24Z 30 15 350 3.78 3.78
VR 6-400×27Z 30 15 400 3.78 3.78
VR 6-450×31Z 30 15 450 3.78 3.78
VR 6-500×34Z 30 15 500 3.78 3.78
VR 6-550×38Z 30 15 550 3.78 3.78
VR 6-600×41Z 30 15 600 3.78 3.78
VR 9-200×10Z 40 （40.74） 20 200 9.53 9.48
VR 9-300×15Z 40 （40.74） 20 300 9.53 9.48
VR 9-400×20Z 40 （40.74） 20 400 9.53 9.48
VR 9-500×25Z 40 （40.74） 20 500 9.53 9.48
VR 9-600×30Z 40 （40.74） 20 600 9.53 9.48
VR 9-700×35Z 40 （40.74） 20 700 9.53 9.48
VR 9-800×40Z 40 （40.74） 20 800 9.53 9.48
VR 9-900×45Z 40 （40.74） 20 900 9.53 9.48
VR 9-1000×50Z 40 （40.74） 20 1000 9.53 9.48
VR 9-1100×55Z 40 （40.74） 20 1100 9.53 9.48
VR 9-1200×60Z 40 （40.74） 20 1200 9.53 9.48
VR 12-200×7Z 58 （57.86） 28 200 17.6 17.2
VR 12-300×10Z 58 （57.86） 28 300 17.6 17.2
VR 12-400×14Z 58 （57.86） 28 400 17.6 17.2
VR 12-500×17Z 58 （57.86） 28 500 17.6 17.2
VR 12-600×21Z 58 （57.86） 28 600 17.6 17.2
VR 12-700×24Z 58 （57.86） 28 700 17.6 17.2
VR 12-800×28Z 58 （57.86） 28 800 17.6 17.2
VR 12-900×31Z 58 （57.86） 28 900 17.6 17.2
VR 12-1000×34Z 58 （57.86） 28 1000 17.6 17.2
VR 12-1100×38Z 58 （57.86） 28 1100 17.6 17.2
VR 12-1200×41Z 58 （57.86） 28 1200 17.6 17.2
VR 15-300×8Z 71 （71.11） 36 300 27.9 26.8
VR 15-400×11Z 71 （71.11） 36 400 27.9 26.8
VR 15-500×13Z 71 （71.11） 36 500 27.9 26.8
VR 15-600×16Z 71 （71.11） 36 600 27.9 26.8
VR 15-700×19Z 71 （71.11） 36 700 27.9 26.8
VR 15-800×22Z 71 （71.11） 36 800 27.9 26.8
VR 15-900×25Z 71 （71.11） 36 900 27.9 26.8
VR 15-1000×27Z 71 （71.11） 36 1000 27.9 26.8
VR 15-1100×30Z 71 （71.11） 36 1100 27.9 26.8
VR 15-1200×33Z 71 （71.11） 36 1200 27.9 26.8
VR 18-300×6Z 83 40 300 40.9 38.8
VR 18-400×9Z 83 40 400 40.9 38.8
VR 18-500×11Z 83 40 500 40.9 38.8
VR 18-600×13Z 83 40 600 40.9 38.8
VR 18-700×16Z 83 40 700 40.9 38.8
VR 18-800×18Z 83 40 800 40.9 38.8
VR 18-900×20Z 83 40 900 40.9 38.8
VR 18-1000×23Z 83 40 1000 40.9 38.8
VR 18-1100×25Z 83 40 1100 40.9 38.8
VR 18-1200×27Z 83 40 1200 40.9 38.8

VR1

Model No. Main dimensions
M A L0
mm mm mm
VR 1-20×5Z 8.5 4 20
VR 1-30×7Z 8.5 4 30
VR 1-40×10Z 8.5 4 40
VR 1-50×13Z 8.5 4 50
VR 1-60×16Z 8.5 4 60
VR 1-70×19Z 8.5 4 70
VR 1-80×21Z 8.5 4 80
VR 2-30×5Z 12 6 30
VR 2-45×8Z 12 6 45
VR 2-60×11Z 12 6 60
VR 2-75×13Z 12 6 75
VR 2-90×16Z 12 6 90
VR 2-105×18Z 12 6 105
VR 2-120×21Z 12 6 120
VR 2-135×23Z 12 6 135
VR 2-150×26Z 12 6 150
VR 2-165×29Z 12 6 165
VR 2-180×32Z 12 6 180
VR 3-50×7Z 18 8 50
VR 3-75×10Z 18 8 75
VR 3-100×14Z 18 8 100
VR 3-125×17Z 18 8 125
VR 3-150×21Z 18 8 150
VR 3-175×24Z 18 8 175
VR 3-200×28Z 18 8 200
VR 3-225×31Z 18 8 225
VR 3-250×35Z 18 8 250
VR 3-275×38Z 18 8 275
VR 3-300×42Z 18 8 300
VR 4-80×7Z 22 11 80
VR 4-120×11Z 22 11 120
VR 4-160×15Z 22 11 160
VR 4-200×19Z 22 11 200
VR 4-240×23Z 22 11 240
VR 4-280×27Z 22 11 280
VR 4-320×31Z 22 11 320
VR 4-360×35Z 22 11 360
VR 4-400×39Z 22 11 400
VR 4-440×43Z 22 11 440
VR 4-480×47Z 22 11 480
VR 6-100×7Z 30 15 100
VR 6-150×10Z 30 15 150
VR 6-200×13Z 30 15 200
VR 6-250×17Z 30 15 250
VR 6-300×20Z 30 15 300
VR 6-350×24Z 30 15 350
VR 6-400×27Z 30 15 400
VR 6-450×31Z 30 15 450
VR 6-500×34Z 30 15 500
VR 6-550×38Z 30 15 550
VR 6-600×41Z 30 15 600
VR 9-200×10Z 40 （40.74） 20 200
VR 9-300×15Z 40 （40.74） 20 300
VR 9-400×20Z 40 （40.74） 20 400
VR 9-500×25Z 40 （40.74） 20 500
VR 9-600×30Z 40 （40.74） 20 600
VR 9-700×35Z 40 （40.74） 20 700
VR 9-800×40Z 40 （40.74） 20 800
VR 9-900×45Z 40 （40.74） 20 900
VR 9-1000×50Z 40 （40.74） 20 1000
VR 9-1100×55Z 40 （40.74） 20 1100
VR 9-1200×60Z 40 （40.74） 20 1200
VR 12-200×7Z 58 （57.86） 28 200
VR 12-300×10Z 58 （57.86） 28 300
VR 12-400×14Z 58 （57.86） 28 400
VR 12-500×17Z 58 （57.86） 28 500
VR 12-600×21Z 58 （57.86） 28 600
VR 12-700×24Z 58 （57.86） 28 700
VR 12-800×28Z 58 （57.86） 28 800
VR 12-900×31Z 58 （57.86） 28 900
VR 12-1000×34Z 58 （57.86） 28 1000
VR 12-1100×38Z 58 （57.86） 28 1100
VR 12-1200×41Z 58 （57.86） 28 1200
VR 15-300×8Z 71 （71.11） 36 300
VR 15-400×11Z 71 （71.11） 36 400
VR 15-500×13Z 71 （71.11） 36 500
VR 15-600×16Z 71 （71.11） 36 600
VR 15-700×19Z 71 （71.11） 36 700
VR 15-800×22Z 71 （71.11） 36 800
VR 15-900×25Z 71 （71.11） 36 900
VR 15-1000×27Z 71 （71.11） 36 1000
VR 15-1100×30Z 71 （71.11） 36 1100
VR 15-1200×33Z 71 （71.11） 36 1200
VR 18-300×6Z 83 40 300
VR 18-400×9Z 83 40 400
VR 18-500×11Z 83 40 500
VR 18-600×13Z 83 40 600
VR 18-700×16Z 83 40 700
VR 18-800×18Z 83 40 800
VR 18-900×20Z 83 40 900
VR 18-1000×23Z 83 40 1000
VR 18-1100×25Z 83 40 1100
VR 18-1200×27Z 83 40 1200
