LM Guide Actuator

Caged Ball LM Guide Actuator

SKR20

Long nut Block A/B

SKR20_AB-C0

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR20□□A-0030	30（40.9）	—	—	—	100	159
SKR20□□A-0080/B-0035	80（90.9）	35（44.9）	—	—	150	209
SKR20□□A-0130/B-0085	130（140.9）	85（94.9）	—	—	200	259

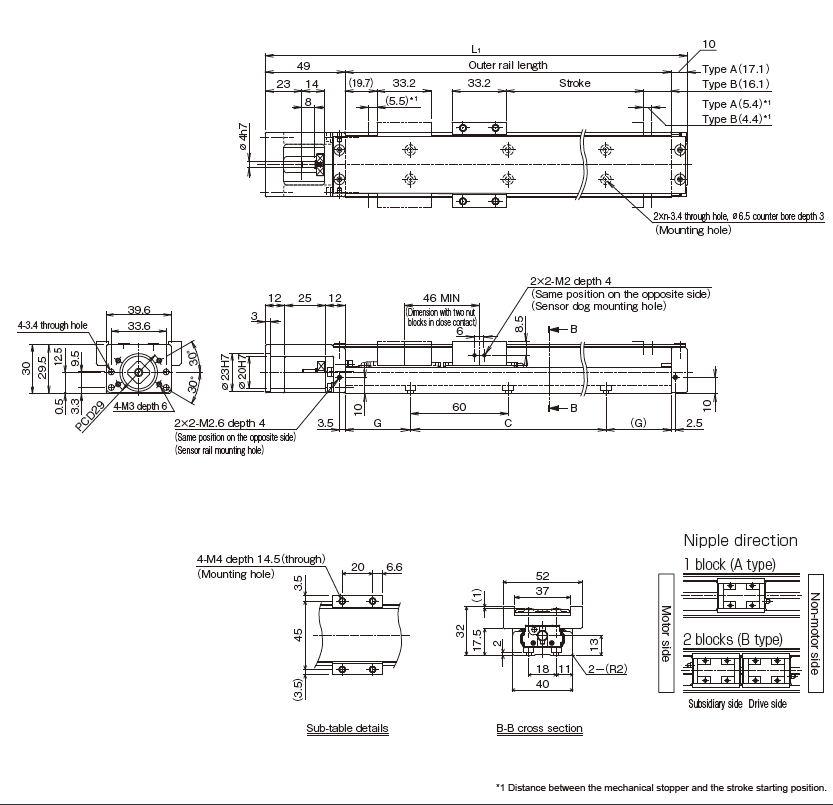

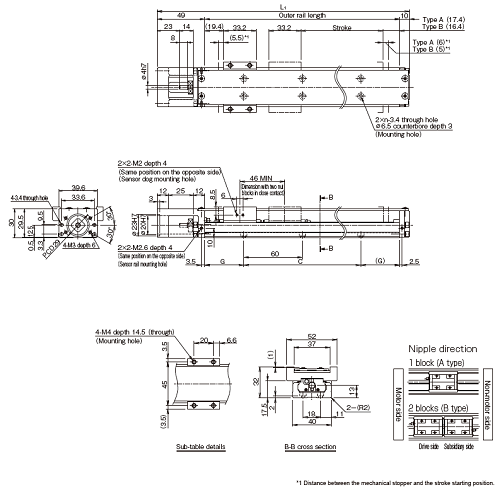

Long nut Block A/B with Cover

SKR20_AB_C1

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR20□□A-0030 with a Cover	30（40.9）	—	—	—	100	159
SKR20□□A-0080/B-0035 with a Cover	80（90.9）	35（44.9）	—	—	150	209
SKR20□□A-0130/B-0085 with a Cover	130（140.9）	85（94.9）	—	—	200	259

Long nut Block A/B

SKR20_AB-C0

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR20□□A-0030	100	159
SKR20□□A-0080/B-0035	150	209
SKR20□□A-0130/B-0085	200	259

Long nut Block A/B with Cover

SKR20_AB_C1

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR20□□A-0030 with a Cover	100	159
SKR20□□A-0080/B-0035 with a Cover	150	209
SKR20□□A-0130/B-0085 with a Cover	200	259

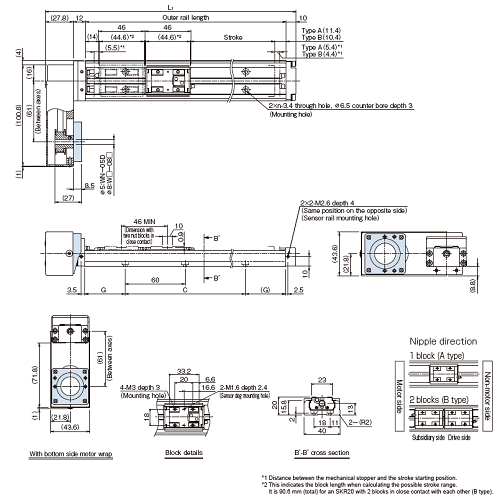

SKR20 Motor wrap

Long nut Block A/B

SKR20_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR20□□A-0030 Motor wrap	30（40.9）	—	—	—	100	149.8
SKR20□□A-0080/B-0035 Motor wrap	80（90.9）	35（44.9）	—	—	150	199.8
SKR20□□A-0130/B-0085 Motor wrap	130（140.9）	85（94.9）	—	—	200	249.8

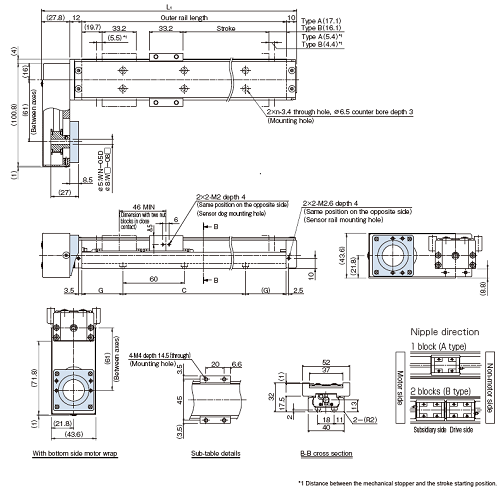

Long nut Block A/B with Cover

SKR20_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR20□□A-0030 Motor wrap with a Cover	30（40.9）	—	—	—	100	149.8
SKR20□□A-0080/B-0035 Motor wrap with a Cover	80（90.9）	35（44.9）	—	—	150	199.8
SKR20□□A-0130/B-0085 Motor wrap with a Cover	130（140.9）	85（94.9）	—	—	200	249.8

Long nut Block A/B

SKR20_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR20□□A-0030 Motor wrap	100	149.8
SKR20□□A-0080/B-0035 Motor wrap	150	199.8
SKR20□□A-0130/B-0085 Motor wrap	200	249.8

Long nut Block A/B with Cover

SKR20_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR20□□A-0030 Motor wrap with a Cover	100	149.8
SKR20□□A-0080/B-0035 Motor wrap with a Cover	150	199.8
SKR20□□A-0130/B-0085 Motor wrap with a Cover	200	249.8

SKR26

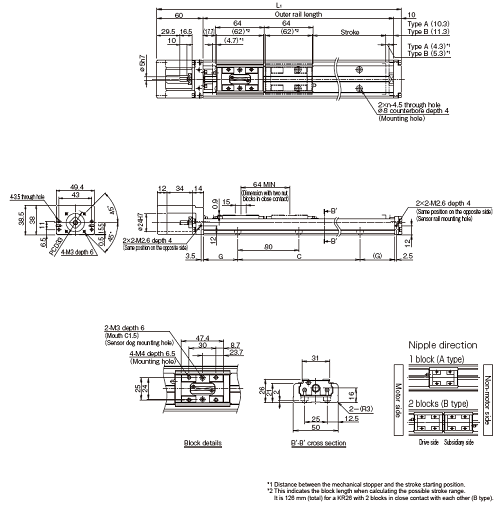

Long nut Block A/B

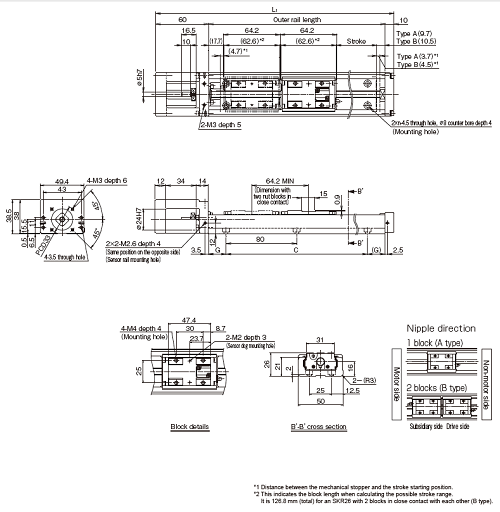

SKR26_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR26□□A-0060	60（68.4）	—	—	—	150	220
SKR26□□A-0110/B-0045	110（118.4）	45（54.2）	—	—	200	270
SKR26□□A-0160/B-0095	160（168.4）	95（104.2）	—	—	250	320
SKR26□□A-0210/B-0145	210（218.4）	145（154.2）	—	—	300	370

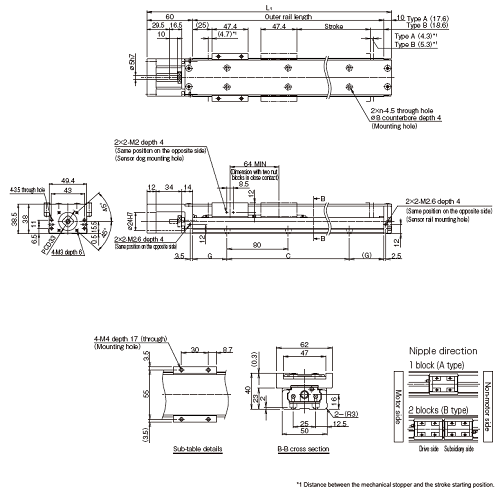

Long nut Block A/B with Cover

SKR26_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR26□□A-0060 with a Cover	60（68.4）	—	—	—	150	220
SKR26□□A-0110/B-0045 with a Cover	110（118.4）	45（54.2）	—	—	200	270
SKR26□□A-0160/B-0095 with a Cover	160（168.4）	95（104.2）	—	—	250	320
SKR26□□A-0210/B-0145 with a Cover	210（218.4）	145（154.2）	—	—	300	370

Long nut Block A/B

SKR26_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR26□□A-0060	150	220
SKR26□□A-0110/B-0045	200	270
SKR26□□A-0160/B-0095	250	320
SKR26□□A-0210/B-0145	300	370

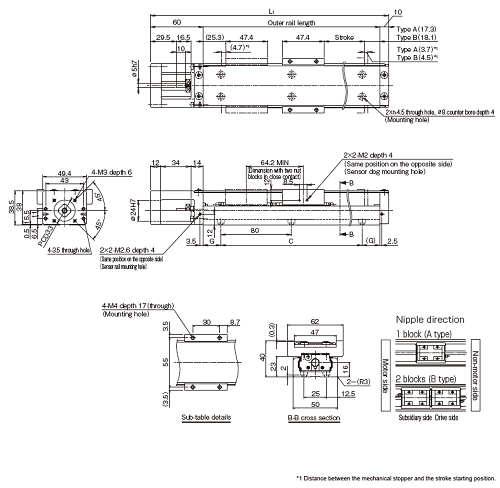

Long nut Block A/B with Cover

SKR26_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR26□□A-0060 with a Cover	150	220
SKR26□□A-0110/B-0045 with a Cover	200	270
SKR26□□A-0160/B-0095 with a Cover	250	320
SKR26□□A-0210/B-0145 with a Cover	300	370

SKR26 Motor wrap

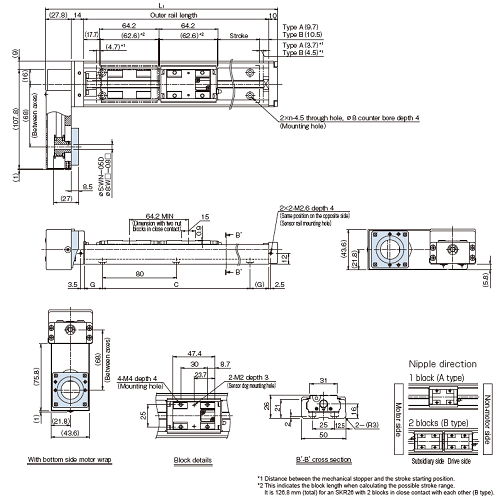

Long nut Block A/B

SKR26_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR26□□A-0060 Motor wrap	60（68.4）	—	—	—	150	201.8
SKR26□□A-0110/B-0045 Motor wrap	110（118.4）	45（54.2）	—	—	200	251.8
SKR26□□A-0160/B-0095 Motor wrap	160（168.4）	95（104.2）	—	—	250	301.8
SKR26□□A-0210/B-0145 Motor wrap	210（218.4）	145（154.2）	—	—	300	351.8

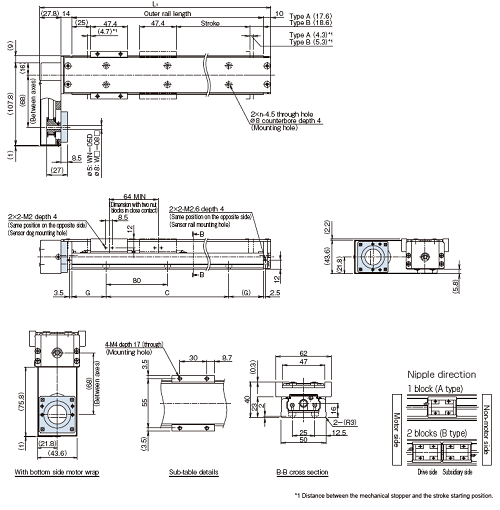

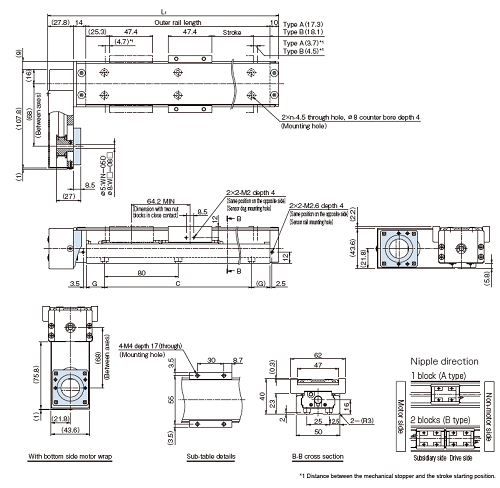

Long nut Block A/B with Cover

SKR26_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR26□□A-0060 Motor wrap with a Cover	60（68.4）	—	—	—	150	201.8
SKR26□□A-0110/B-0045 Motor wrap with a Cover	110（118.4）	45（54.2）	—	—	200	251.8
SKR26□□A-0160/B-0095 Motor wrap with a Cover	160（168.4）	95（104.2）	—	—	250	301.8
SKR26□□A-0210/B-0145 Motor wrap with a Cover	210（218.4）	145（154.2）	—	—	300	351.8

Long nut Block A/B

SKR26_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR26□□A-0060 Motor wrap	150	201.8
SKR26□□A-0110/B-0045 Motor wrap	200	251.8
SKR26□□A-0160/B-0095 Motor wrap	250	301.8
SKR26□□A-0210/B-0145 Motor wrap	300	351.8

Long nut Block A/B with Cover

SKR26_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR26□□A-0060 Motor wrap with a Cover	150	201.8
SKR26□□A-0110/B-0045 Motor wrap with a Cover	200	251.8
SKR26□□A-0160/B-0095 Motor wrap with a Cover	250	301.8
SKR26□□A-0210/B-0145 Motor wrap with a Cover	300	351.8

SKR33

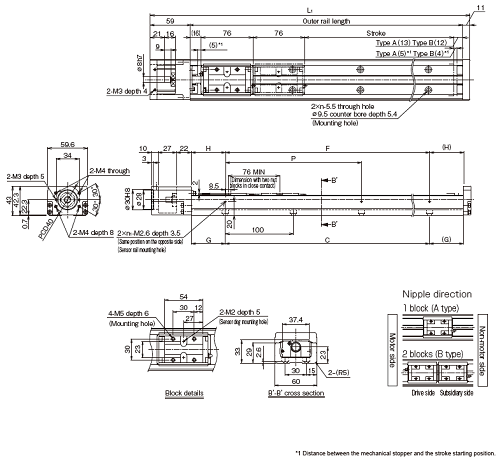

Long nut Block A/B

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□A-0045	45（55）	—	—	—	150	220
SKR33□□A-0095	95（105）	—	—	—	200	270
SKR33□□A-0195/B-0120	195（205）	120（129）	—	—	300	370
SKR33□□A-0295/B-0220	295（305）	220（229）	—	—	400	470
SKR33□□A-0395/B-0320	395（405）	320（329）	—	—	500	570
SKR33□□A-0495/B-0420	495（505）	420（429）	—	—	600	670
SKR33□□A-0595/B-0520	595（605）	520（529）	—	—	700	770

Short nut Block C / D

SKR33_CD_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□C-0070/D-0020	—	—	70（80.5）	20（30）	150	220
SKR33□□C-0120/D-0070	—	—	120（130.5）	70（80）	200	270
SKR33□□C-0220/D-0170	—	—	220（230.5）	170（180）	300	370
SKR33□□C-0320/D-0270	—	—	320（330.5）	270（280）	400	470
SKR33□□C-0420/D-0370	—	—	420（430.5）	370（380）	500	570
SKR33□□C-0520/D-0470	—	—	520（530.5）	470（480）	600	670
SKR33□□C-0620/D-0570	—	—	620（630.5）	570（580）	700	770

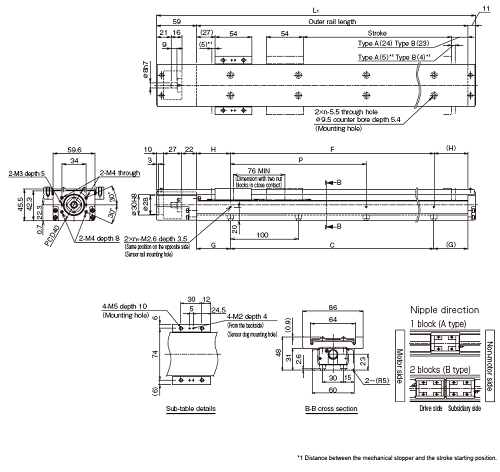

Long nut Block A / B with Cover

SKR33_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□A-0045 with a Cover	45（55）	—	—	—	150	220
SKR33□□A-0095 with a Cover	95（105）	—	—	—	200	270
SKR33□□A-0195/B-0120 with a Cover	195（205）	120（129）	—	—	300	370
SKR33□□A-0295/B-0220 with a Cover	295（305）	220（229）	—	—	400	470
SKR33□□A-0395/B-0320 with a Cover	395（405）	320（329）	—	—	500	570
SKR33□□A-0495/B-0420 with a Cover	495（505）	420（429）	—	—	600	670
SKR33□□A-0595/B-0520 with a Cover	595（605）	520（529）	—	—	700	770

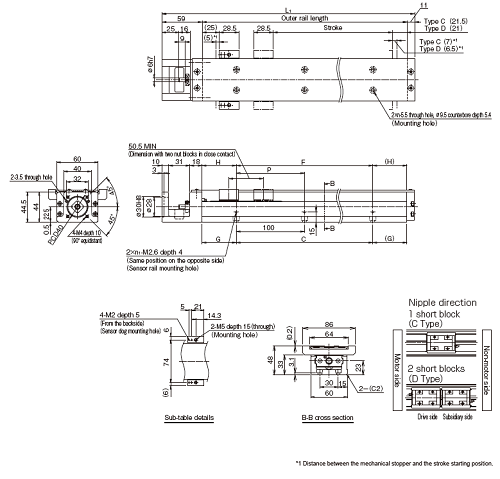

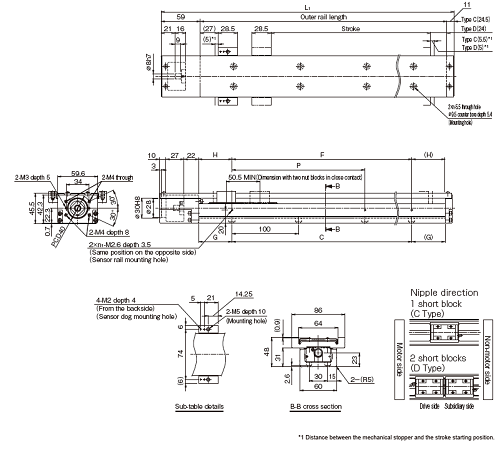

Short nut Block C / D with Cover

SKR33_CD_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□C-0070/D-0020 with a Cover	—	—	70（80.5）	20（30）	150	220
SKR33□□C-0120/D-0070 with a Cover	—	—	120（130.5）	70（80）	200	270
SKR33□□C-0220/D-0170 with a Cover	—	—	220（230.5）	170（180）	300	370
SKR33□□C-0320/D-0270 with a Cover	—	—	320（330.5）	270（280）	400	470
SKR33□□C-0420/D-0370 with a Cover	—	—	420（430.5）	370（380）	500	570
SKR33□□C-0520/D-0470 with a Cover	—	—	520（530.5）	470（480）	600	670
SKR33□□C-0620/D-0570 with a Cover	—	—	620（630.5）	570（580）	700	770

Long nut Block A/B

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□A-0045	150	220
SKR33□□A-0095	200	270
SKR33□□A-0195/B-0120	300	370
SKR33□□A-0295/B-0220	400	470
SKR33□□A-0395/B-0320	500	570
SKR33□□A-0495/B-0420	600	670
SKR33□□A-0595/B-0520	700	770

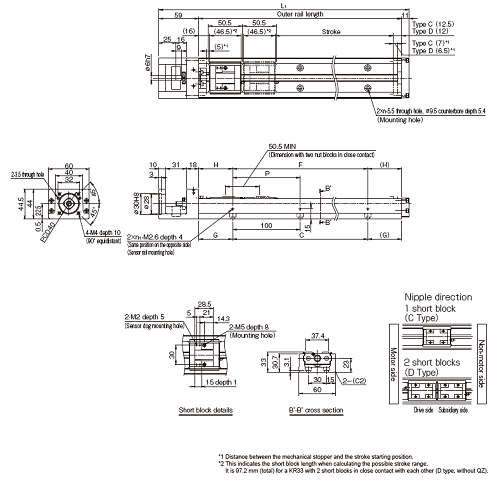

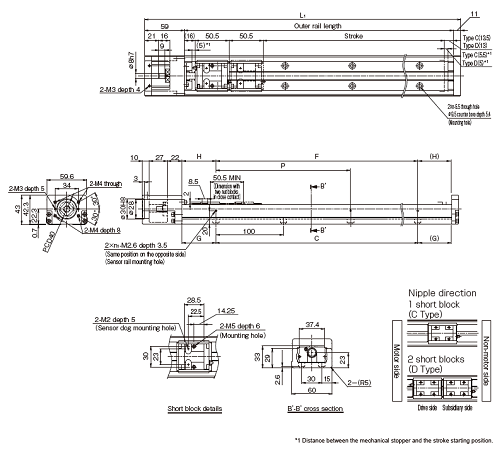

Short nut Block C / D

SKR33_CD_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□C-0070/D-0020	150	220
SKR33□□C-0120/D-0070	200	270
SKR33□□C-0220/D-0170	300	370
SKR33□□C-0320/D-0270	400	470
SKR33□□C-0420/D-0370	500	570
SKR33□□C-0520/D-0470	600	670
SKR33□□C-0620/D-0570	700	770

Long nut Block A / B with Cover

SKR33_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□A-0045 with a Cover	150	220
SKR33□□A-0095 with a Cover	200	270
SKR33□□A-0195/B-0120 with a Cover	300	370
SKR33□□A-0295/B-0220 with a Cover	400	470
SKR33□□A-0395/B-0320 with a Cover	500	570
SKR33□□A-0495/B-0420 with a Cover	600	670
SKR33□□A-0595/B-0520 with a Cover	700	770

Short nut Block C / D with Cover

SKR33_CD_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□C-0070/D-0020 with a Cover	150	220
SKR33□□C-0120/D-0070 with a Cover	200	270
SKR33□□C-0220/D-0170 with a Cover	300	370
SKR33□□C-0320/D-0270 with a Cover	400	470
SKR33□□C-0420/D-0370 with a Cover	500	570
SKR33□□C-0520/D-0470 with a Cover	600	670
SKR33□□C-0620/D-0570 with a Cover	700	770

SKR33 Motor wrap

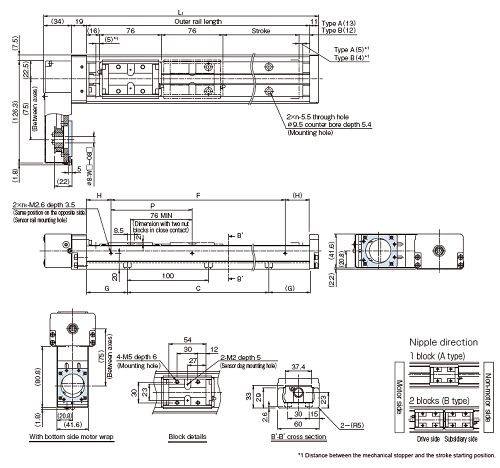

Long nut Block A/B

SKR33_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□A-0045 Motor wrap	45（55）	—	—	—	150	214
SKR33□□A-0095 Motor wrap	95（105）	—	—	—	200	264
SKR33□□A-0195/B-0120 Motor wrap	195（205）	120（129）	—	—	300	364
SKR33□□A-0295/B-0220 Motor wrap	295（305）	220（229）	—	—	400	464
SKR33□□A-0395/B-0320 Motor wrap	395（405）	320（329）	—	—	500	564
SKR33□□A-0495/B-0420 Motor wrap	495（505）	420（429）	—	—	600	664
SKR33□□A-0595/B-0520 Motor wrap	595（605）	520（529）	—	—	700	764

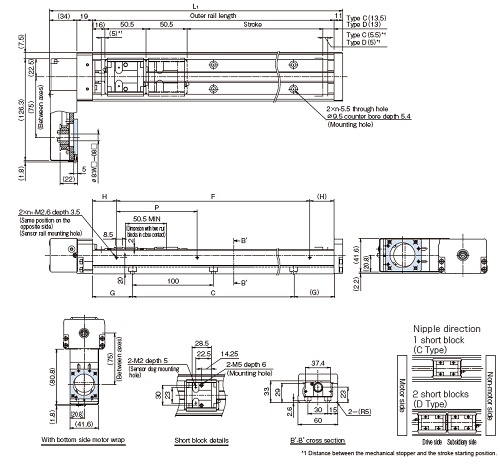

Short nut Block C/D

SKR33_CD_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□C-0070/D-0020 Motor wrap	—	—	70（80.5）	20（30）	150	214
SKR33□□C-0120/D-0070 Motor wrap	—	—	120（130.5）	70（80）	200	264
SKR33□□C-0220/D-0170 Motor wrap	—	—	220（230.5）	170（180）	300	364
SKR33□□C-0320/D-0270 Motor wrap	—	—	320（330.5）	270（280）	400	464
SKR33□□C-0420/D-0370 Motor wrap	—	—	420（430.5）	370（380）	500	564
SKR33□□C-0520/D-0470 Motor wrap	—	—	520（530.5）	470（480）	600	664
SKR33□□C-0620/D-0570 Motor wrap	—	—	620（630.5）	570（580）	700	764

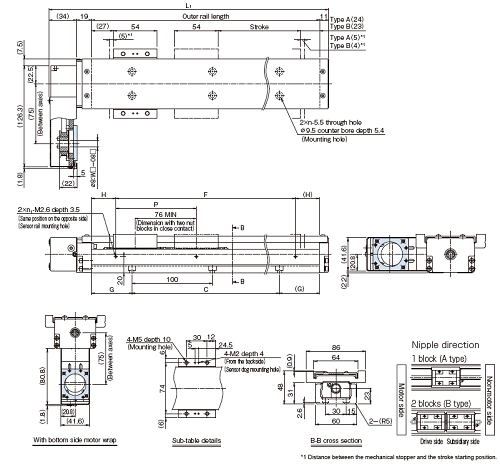

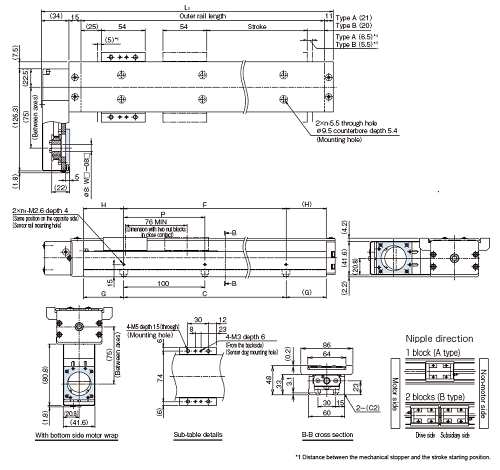

Long nut Block A/B with Cover

SKR33_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□A-0045 Motor wrap with a Cover	45（55）	—	—	—	150	214
SKR33□□A-0095 Motor wrap with a Cover	95（105）	—	—	—	200	264
SKR33□□A-0195/B-0120 Motor wrap with a Cover	195（205）	120（129）	—	—	300	364
SKR33□□A-0295/B-0220 Motor wrap with a Cover	295（305）	220（229）	—	—	400	464
SKR33□□A-0395/B-0320 Motor wrap with a Cover	395（405）	320（329）	—	—	500	564
SKR33□□A-0495/B-0420 Motor wrap with a Cover	495（505）	420（429）	—	—	600	664
SKR33□□A-0595/B-0520 Motor wrap with a Cover	595（605）	520（529）	—	—	700	764

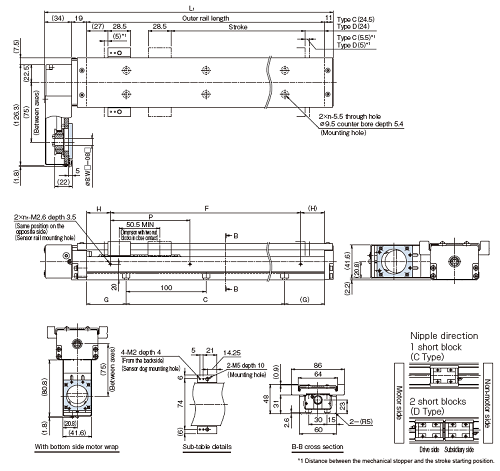

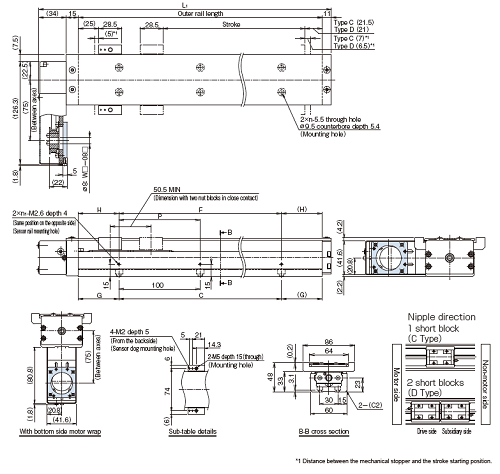

Short nut Block C/D with Cover

SKR33_CD_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR33□□C-0070/D-0020 Motor wrap with a Cover	—	—	70（80.5）	20（30）	150	214
SKR33□□C-0120/D-0070 Motor wrap with a Cover	—	—	120（130.5）	70（80）	200	264
SKR33□□C-0220/D-0170 Motor wrap with a Cover	—	—	220（230.5）	170（180）	300	364
SKR33□□C-0320/D-0270 Motor wrap with a Cover	—	—	320（330.5）	270（280）	400	464
SKR33□□C-0420/D-0370 Motor wrap with a Cover	—	—	420（430.5）	370（380）	500	564
SKR33□□C-0520/D-0470 Motor wrap with a Cover	—	—	520（530.5）	470（480）	600	664
SKR33□□C-0620/D-0570 Motor wrap with a Cover	—	—	620（630.5）	570（580）	700	764

Long nut Block A/B

SKR33_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□A-0045 Motor wrap	150	214
SKR33□□A-0095 Motor wrap	200	264
SKR33□□A-0195/B-0120 Motor wrap	300	364
SKR33□□A-0295/B-0220 Motor wrap	400	464
SKR33□□A-0395/B-0320 Motor wrap	500	564
SKR33□□A-0495/B-0420 Motor wrap	600	664
SKR33□□A-0595/B-0520 Motor wrap	700	764

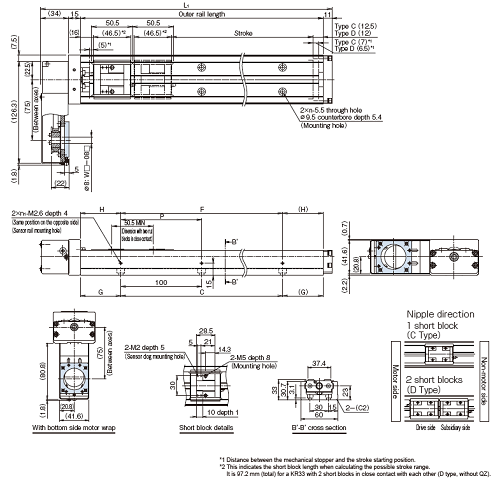

Short nut Block C/D

SKR33_CD_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□C-0070/D-0020 Motor wrap	150	214
SKR33□□C-0120/D-0070 Motor wrap	200	264
SKR33□□C-0220/D-0170 Motor wrap	300	364
SKR33□□C-0320/D-0270 Motor wrap	400	464
SKR33□□C-0420/D-0370 Motor wrap	500	564
SKR33□□C-0520/D-0470 Motor wrap	600	664
SKR33□□C-0620/D-0570 Motor wrap	700	764

Long nut Block A/B with Cover

SKR33_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□A-0045 Motor wrap with a Cover	150	214
SKR33□□A-0095 Motor wrap with a Cover	200	264
SKR33□□A-0195/B-0120 Motor wrap with a Cover	300	364
SKR33□□A-0295/B-0220 Motor wrap with a Cover	400	464
SKR33□□A-0395/B-0320 Motor wrap with a Cover	500	564
SKR33□□A-0495/B-0420 Motor wrap with a Cover	600	664
SKR33□□A-0595/B-0520 Motor wrap with a Cover	700	764

Short nut Block C/D with Cover

SKR33_CD_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR33□□C-0070/D-0020 Motor wrap with a Cover	150	214
SKR33□□C-0120/D-0070 Motor wrap with a Cover	200	264
SKR33□□C-0220/D-0170 Motor wrap with a Cover	300	364
SKR33□□C-0320/D-0270 Motor wrap with a Cover	400	464
SKR33□□C-0420/D-0370 Motor wrap with a Cover	500	564
SKR33□□C-0520/D-0470 Motor wrap with a Cover	600	664
SKR33□□C-0620/D-0570 Motor wrap with a Cover	700	764

SKR46

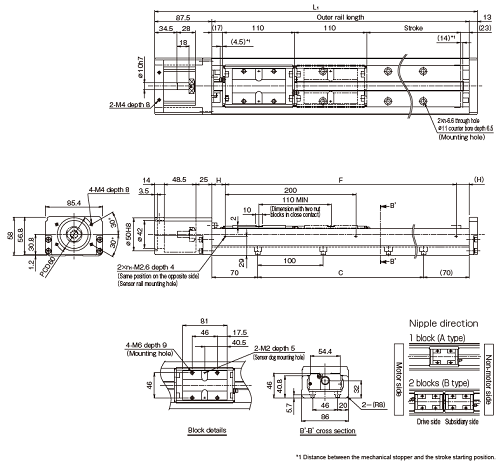

Long nut Block A / B

SKR46_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□A-0190/B-0080	190（208.5）	80（98.5）	—	—	340	440.5
SKR46□□A-0290/B-0180	290（308.5）	180（198.5）	—	—	440	540.5
SKR46□□A-0390/B-0280	390（408.5）	280（298.5）	—	—	540	640.5
SKR46□□A-0490/B-0380	490（508.5）	380（398.5）	—	—	640	740.5
SKR46□□A-0590/B-0480	590（608.5）	480（498.5）	—	—	740	840.5
SKR46□□A-0690/B-0580	690(708.5)	580(598.5)	—	—	840	940.5
SKR46□□A-0790/B-0680	790（808.5）	680（698.5）	—	—	940	1040.5

Short nut Block C / D

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□C-0220/D-0145	—	—	220（241.5）	145（164.5）	340	440.5
SKR46□□C-0320/D-0245	—	—	320（341.5）	245（264.5）	440	540.5
SKR46□□C-0420/D-0345	—	—	420（441.5）	345（364.5）	540	640.5
SKR46□□C-0520/D-0445	—	—	520（541.5）	445（464.5）	640	740.5
SKR46□□C-0620/D-0545	—	—	620（641.5）	545（564.5）	740	840.5
SKR46□□C-0720/D-0645	—	—	720(741.5)	645(664.5)	840	940.5
SKR46□□C-0820/D-0745	—	—	820（841.5）	745（764.5）	940	1040.5

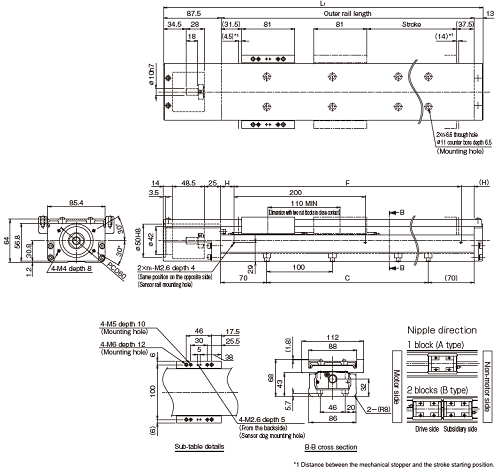

Long nut Block A / B with Cover

SKR46_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□A-0190/B-0080 with a Cover	190（208.5）	80（98.5）	—	—	340	440.5
SKR46□□A-0290/B-0180 with a Cover	290（308.5）	180（198.5）	—	—	440	540.5
SKR46□□A-0390/B-0280 with a Cover	390（408.5）	280（298.5）	—	—	540	640.5
SKR46□□A-0490/B-0380 with a Cover	490（508.5）	380（398.5）	—	—	640	740.5
SKR46□□A-0590/B-0480 with a Cover	590（608.5）	480（498.5）	—	—	740	840.5
SKR46□□A-0690/B-0580 with a Cover	690(708.5)	580(598.5)	—	—	840	940.5
SKR46□□A-0790/B-0680 with a Cover	790（808.5）	680（698.5）	—	—	940	1040.5

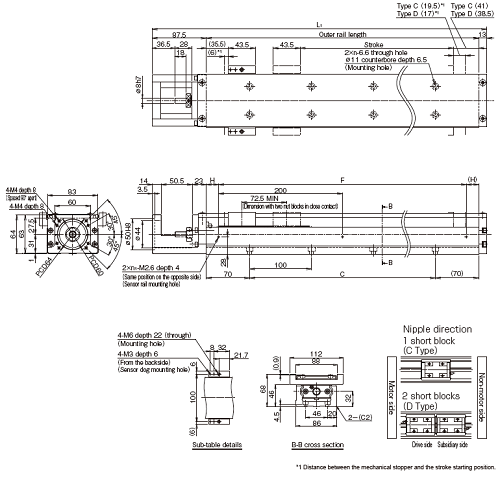

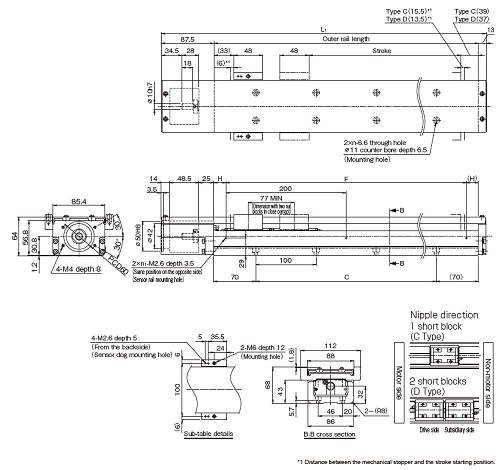

Short nut Block C / D with Cover

SKR46_CD_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□C-0220/D-0145 with a Cover	—	—	220（241.5）	145（164.5）	340	440.5
SKR46□□C-0320/D-0245 with a Cover	—	—	320（341.5）	245（264.5）	440	540.5
SKR46□□C-0420/D-0345 with a Cover	—	—	420（441.5）	345（364.5）	540	640.5
SKR46□□C-0520/D-0445 with a Cover	—	—	520（541.5）	445（464.5）	640	740.5
SKR46□□C-0620/D-0545 with a Cover	—	—	620（641.5）	545（564.5）	740	840.5
SKR46□□C-0720/D-0645 with a Cover	—	—	720(741.5)	645(664.5)	840	940.5
SKR46□□C-0820/D-0745 with a Cover	—	—	820（841.5）	745（764.5）	940	1040.5

Long nut Block A / B

SKR46_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□A-0190/B-0080	340	440.5
SKR46□□A-0290/B-0180	440	540.5
SKR46□□A-0390/B-0280	540	640.5
SKR46□□A-0490/B-0380	640	740.5
SKR46□□A-0590/B-0480	740	840.5
SKR46□□A-0690/B-0580	840	940.5
SKR46□□A-0790/B-0680	940	1040.5

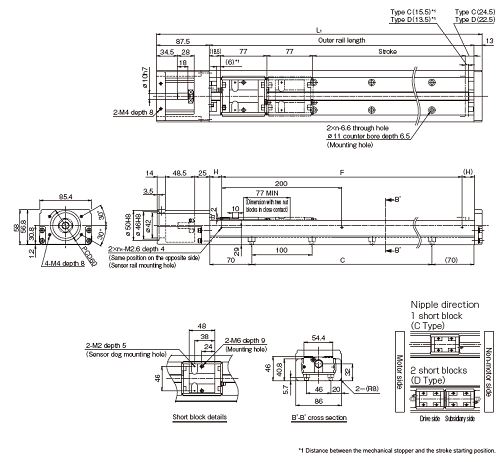

Short nut Block C / D

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□C-0220/D-0145	340	440.5
SKR46□□C-0320/D-0245	440	540.5
SKR46□□C-0420/D-0345	540	640.5
SKR46□□C-0520/D-0445	640	740.5
SKR46□□C-0620/D-0545	740	840.5
SKR46□□C-0720/D-0645	840	940.5
SKR46□□C-0820/D-0745	940	1040.5

Long nut Block A / B with Cover

SKR46_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□A-0190/B-0080 with a Cover	340	440.5
SKR46□□A-0290/B-0180 with a Cover	440	540.5
SKR46□□A-0390/B-0280 with a Cover	540	640.5
SKR46□□A-0490/B-0380 with a Cover	640	740.5
SKR46□□A-0590/B-0480 with a Cover	740	840.5
SKR46□□A-0690/B-0580 with a Cover	840	940.5
SKR46□□A-0790/B-0680 with a Cover	940	1040.5

Short nut Block C / D with Cover

SKR46_CD_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□C-0220/D-0145 with a Cover	340	440.5
SKR46□□C-0320/D-0245 with a Cover	440	540.5
SKR46□□C-0420/D-0345 with a Cover	540	640.5
SKR46□□C-0520/D-0445 with a Cover	640	740.5
SKR46□□C-0620/D-0545 with a Cover	740	840.5
SKR46□□C-0720/D-0645 with a Cover	840	940.5
SKR46□□C-0820/D-0745 with a Cover	940	1040.5

SKR46 Motor wrap

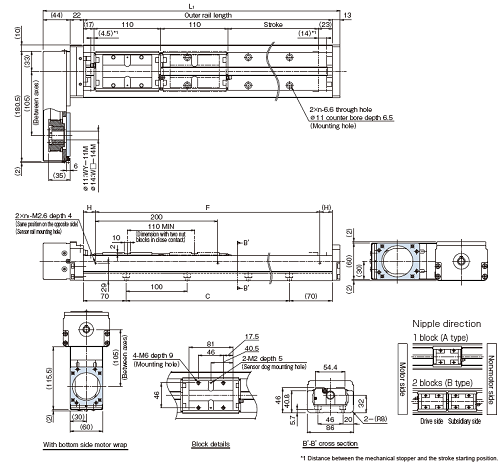

Long nut Block A/B

SKR46_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□A-0190/B-0080 Motor wrap	190（208.5）	80（98.5）	—	—	340	419
SKR46□□A-0290/B-0180 Motor wrap	290（308.5）	180（198.5）	—	—	440	519
SKR46□□A-0390/B-0280 Motor wrap	390（408.5）	280（298.5）	—	—	540	619
SKR46□□A-0490/B-0380 Motor wrap	490（508.5）	380（398.5）	—	—	640	719
SKR46□□A-0590/B-0480 Motor wrap	590（608.5）	480（498.5）	—	—	740	819
SKR46□□A-0690/B-0580 Motor wrap	690（708.5）	580（598.5）	—	—	840	919
SKR46□□A-0790/B-0680 Motor wrap	790（808.5）	680（698.5）	—	—	940	1019

Short nut Block C/D

SKR46_CD_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□C-0220/D-0145 Motor wrap	—	—	220（241.5）	145（164.5）	340	419
SKR46□□C-0320/D-0245 Motor wrap	—	—	320（341.5）	245（264.5）	440	519
SKR46□□C-0420/D-0345 Motor wrap	—	—	420（441.5）	345（364.5）	540	619
SKR46□□C-0520/D-0445 Motor wrap	—	—	520（541.5）	445（464.5）	640	719
SKR46□□C-0620/D-0545 Motor wrap	—	—	620（641.5）	545（564.5）	740	819
SKR46□□C-0720/D-0645 Motor wrap	—	—	720（741.5）	645（664.5）	840	919
SKR46□□C-0820/D-0745 Motor wrap	—	—	820（841.5）	745（764.5）	940	1019

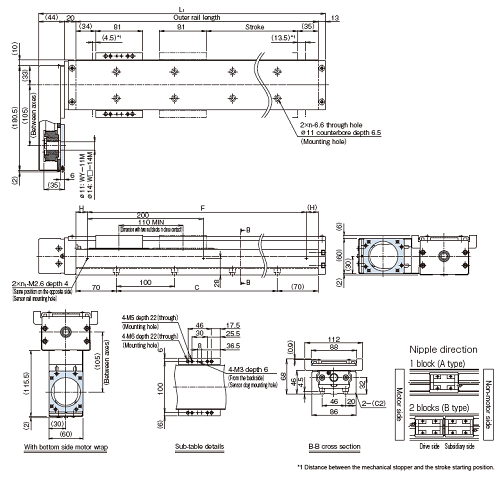

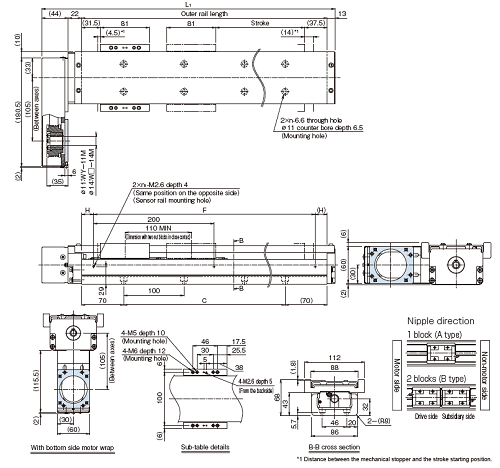

Long nut Block A/B with Cover

SKR46_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□A-0190/B-0080 Motor wrap with a Cover	190（208.5）	80（98.5）	—	—	340	419
SKR46□□A-0290/B-0180 Motor wrap with a Cover	290（308.5）	180（198.5）	—	—	440	519
SKR46□□A-0390/B-0280 Motor wrap with a Cover	390（408.5）	280（298.5）	—	—	540	619
SKR46□□A-0490/B-0380 Motor wrap with a Cover	490（508.5）	380（398.5）	—	—	640	719
SKR46□□A-0590/B-0480 Motor wrap with a Cover	590（608.5）	480（498.5）	—	—	740	819
SKR46□□A-0690/B-0580 Motor wrap with a Cover	690（708.5）	580（598.5）	—	—	840	919
SKR46□□A-0790/B-0680 Motor wrap with a Cover	790（808.5）	680（698.5）	—	—	940	1019

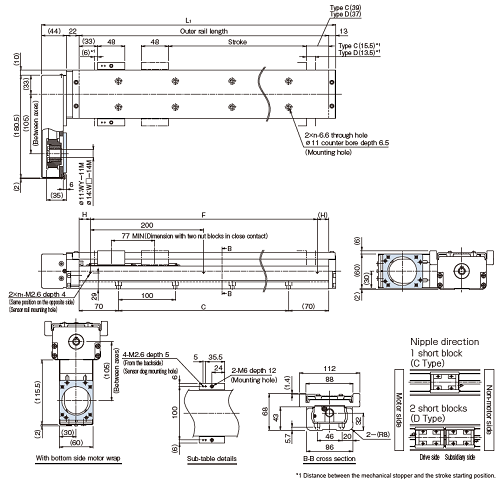

Short nut Block C/D with Cover

SKR46_CD_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR46□□C-0220/D-0145 Motor wrap with a Cover	—	—	220（241.5）	145（164.5）	340	419
SKR46□□C-0320/D-0245 Motor wrap with a Cover	—	—	320（341.5）	245（264.5）	440	519
SKR46□□C-0420/D-0345 Motor wrap with a Cover	—	—	420（441.5）	345（364.5）	540	619
SKR46□□C-0520/D-0445 Motor wrap with a Cover	—	—	520（541.5）	445（464.5）	640	719
SKR46□□C-0620/D-0545 Motor wrap with a Cover	—	—	620（641.5）	545（564.5）	740	819
SKR46□□C-0720/D-0645 Motor wrap with a Cover	—	—	720（741.5）	645（664.5）	840	919
SKR46□□C-0820/D-0745 Motor wrap with a Cover	—	—	820（841.5）	745（764.5）	940	1019

Long nut Block A/B

SKR46_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□A-0190/B-0080 Motor wrap	340	419
SKR46□□A-0290/B-0180 Motor wrap	440	519
SKR46□□A-0390/B-0280 Motor wrap	540	619
SKR46□□A-0490/B-0380 Motor wrap	640	719
SKR46□□A-0590/B-0480 Motor wrap	740	819
SKR46□□A-0690/B-0580 Motor wrap	840	919
SKR46□□A-0790/B-0680 Motor wrap	940	1019

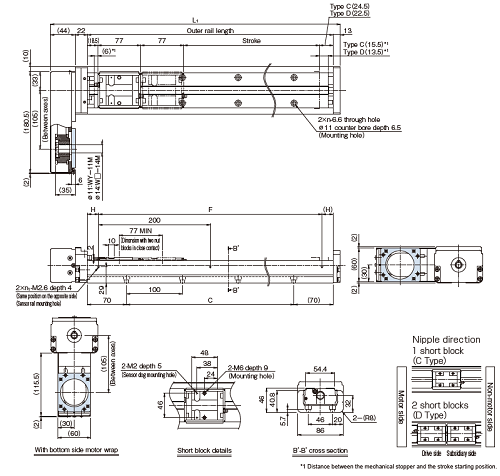

Short nut Block C/D

SKR46_CD_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□C-0220/D-0145 Motor wrap	340	419
SKR46□□C-0320/D-0245 Motor wrap	440	519
SKR46□□C-0420/D-0345 Motor wrap	540	619
SKR46□□C-0520/D-0445 Motor wrap	640	719
SKR46□□C-0620/D-0545 Motor wrap	740	819
SKR46□□C-0720/D-0645 Motor wrap	840	919
SKR46□□C-0820/D-0745 Motor wrap	940	1019

Long nut Block A/B with Cover

SKR46_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□A-0190/B-0080 Motor wrap with a Cover	340	419
SKR46□□A-0290/B-0180 Motor wrap with a Cover	440	519
SKR46□□A-0390/B-0280 Motor wrap with a Cover	540	619
SKR46□□A-0490/B-0380 Motor wrap with a Cover	640	719
SKR46□□A-0590/B-0480 Motor wrap with a Cover	740	819
SKR46□□A-0690/B-0580 Motor wrap with a Cover	840	919
SKR46□□A-0790/B-0680 Motor wrap with a Cover	940	1019

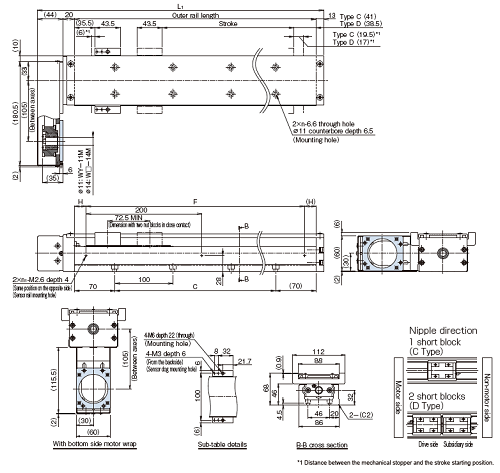

Short nut Block C/D with Cover

SKR46_CD_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR46□□C-0220/D-0145 Motor wrap with a Cover	340	419
SKR46□□C-0320/D-0245 Motor wrap with a Cover	440	519
SKR46□□C-0420/D-0345 Motor wrap with a Cover	540	619
SKR46□□C-0520/D-0445 Motor wrap with a Cover	640	719
SKR46□□C-0620/D-0545 Motor wrap with a Cover	740	819
SKR46□□C-0720/D-0645 Motor wrap with a Cover	840	919
SKR46□□C-0820/D-0745 Motor wrap with a Cover	940	1019

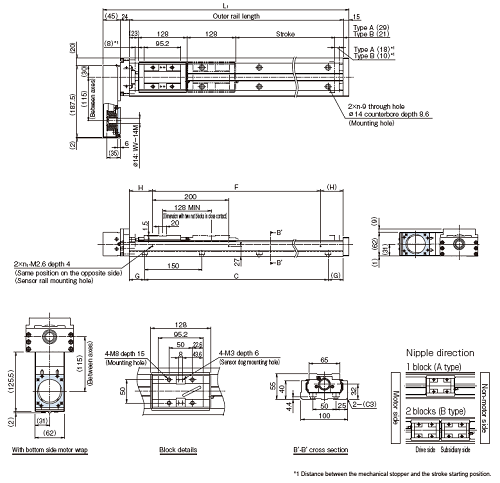

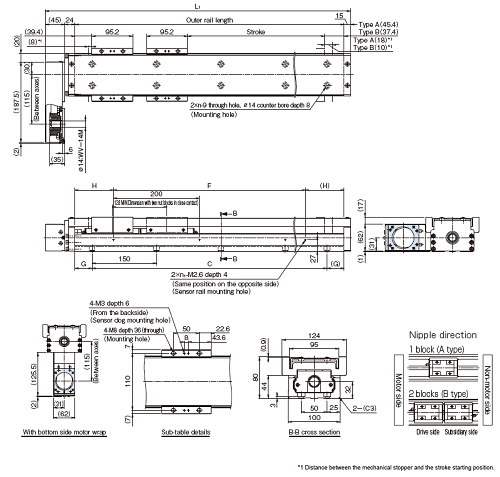

SKR55

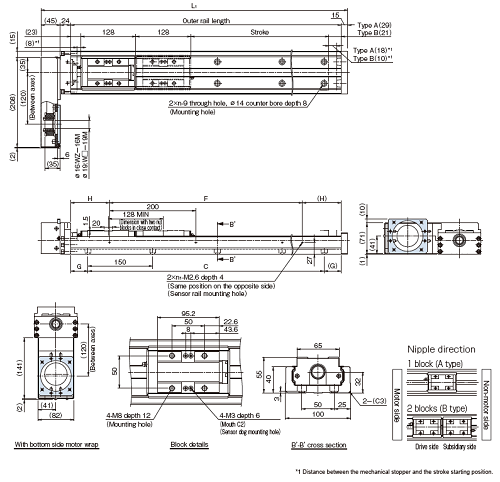

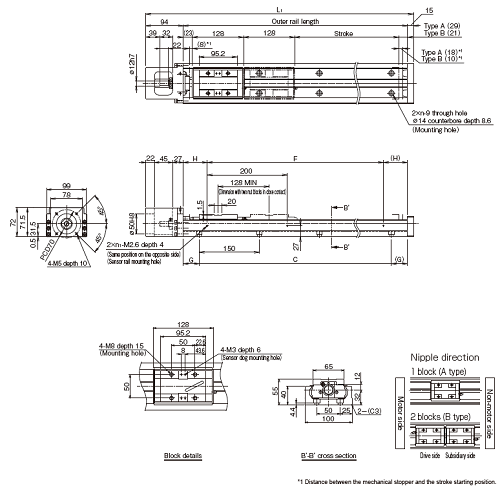

Long nut Block A/B

SKR55_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR55□□A-0800/B-0680	800（826）	680（698）	—	—	980	1089
SKR55□□A-0900/B-0780	900（926）	780（798）	—	—	1080	1189
SKR55□□A-1000/B-0880	1000（1026）	880（898）	—	—	1180	1289
SKR55□□A-1100/B-0980	1100（1126）	980（998）	—	—	1280	1389
SKR55□□A-1200/B-1080	1200（1226）	1080（1098）	—	—	1380	1489

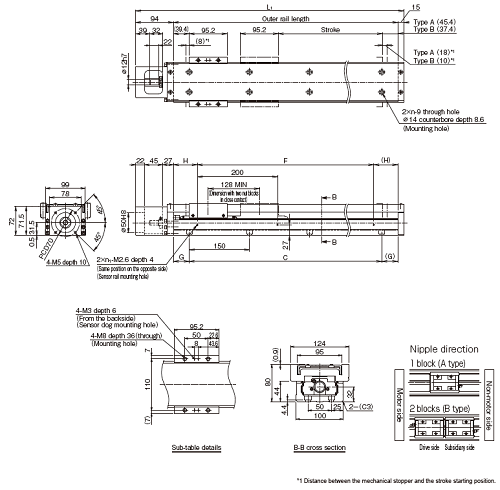

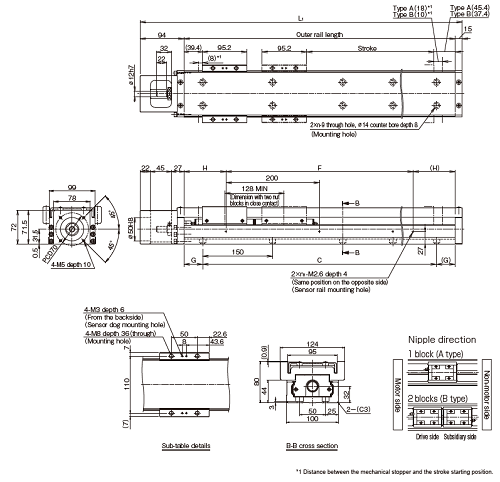

Long nut Block A/B with Cover

SKR55_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR55□□A-0800/B-0680 with a Cover	800（826）	680（698）	—	—	980	1089
SKR55□□A-0900/B-0780 with a Cover	900（926）	780（798）	—	—	1080	1189
SKR55□□A-1000/B-0880 with a Cover	1000（1026）	880（898）	—	—	1180	1289
SKR55□□A-1100/B-0980 with a Cover	1100（1126）	980（998）	—	—	1280	1389
SKR55□□A-1200/B-1080 with a Cover	1200（1226）	1080（1098）	—	—	1380	1489

Long nut Block A/B

SKR55_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR55□□A-0800/B-0680	980	1089
SKR55□□A-0900/B-0780	1080	1189
SKR55□□A-1000/B-0880	1180	1289
SKR55□□A-1100/B-0980	1280	1389
SKR55□□A-1200/B-1080	1380	1489

Long nut Block A/B with Cover

SKR55_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR55□□A-0800/B-0680 with a Cover	980	1089
SKR55□□A-0900/B-0780 with a Cover	1080	1189
SKR55□□A-1000/B-0880 with a Cover	1180	1289
SKR55□□A-1100/B-0980 with a Cover	1280	1389
SKR55□□A-1200/B-1080 with a Cover	1380	1489

SKR55 Motor wrap

Long nut Block A/B Motor Flange Angle,60*60

SKR55_AB_C0_W_F60

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □60 Motor wrap	800（826）	680（698）	—	—	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □60 Motor wrap	900（926）	780（798）	—	—	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □60 Motor wrap	1000（1026）	880（898）	—	—	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □60 Motor wrap	1100（1126）	980（998）	—	—	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □60 Motor wrap	1200（1226）	1080（1098）	—	—	1380	1464

Long nut Block A/B with Cover Motor Flange Angle, 60×60

SKR55_AB_C1_W_F60

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □60 Motor wrap with a Cover	800（826）	680（698）	—	—	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □60 Motor wrap with a Cover	900（926）	780（798）	—	—	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □60 Motor wrap with a Cover	1000（1026）	880（898）	—	—	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □60 Motor wrap with a Cover	1100（1126）	980（998）	—	—	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □60 Motor wrap with a Cover	1200（1226）	1080（1098）	—	—	1380	1464

Long nut Block A/B Motor Flange Angle, 80×80

SKR55_AB_C0_W_F80

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □80 Motor wrap	800（826）	680（698）	—	—	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □80 Motor wrap	900（926）	780（798）	—	—	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □80 Motor wrap	1000（1026）	880（898）	—	—	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □80 Motor wrap	1100（1126）	980（998）	—	—	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □80 Motor wrap	1200（1226）	1080（1098）	—	—	1380	1464

Long nut Block A/B with Cover Motor Flange Angle, 80×80

SKR55_AB_C1_W_F80

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □80 Motor wrap with a Cover	800（826）	680（698）	—	—	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □80 Motor wrap with a Cover	900（926）	780（798）	—	—	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □80 Motor wrap with a Cover	1000（1026）	880（898）	—	—	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □80 Motor wrap with a Cover	1100（1126）	980（998）	—	—	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □80 Motor wrap with a Cover	1200（1226）	1080（1098）	—	—	1380	1464

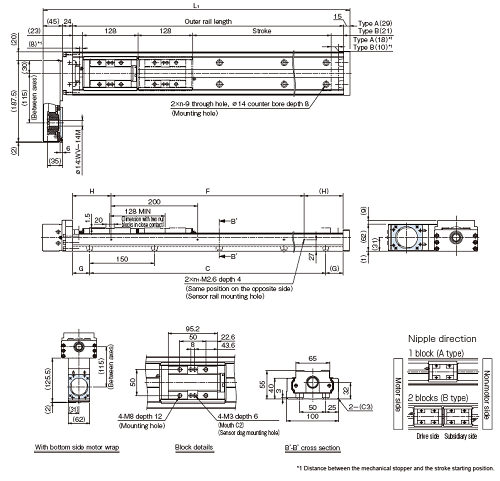

Long nut Block A/B Motor Flange Angle,60*60

SKR55_AB_C0_W_F60

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □60 Motor wrap	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □60 Motor wrap	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □60 Motor wrap	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □60 Motor wrap	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □60 Motor wrap	1380	1464

Long nut Block A/B with Cover Motor Flange Angle, 60×60

SKR55_AB_C1_W_F60

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □60 Motor wrap with a Cover	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □60 Motor wrap with a Cover	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □60 Motor wrap with a Cover	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □60 Motor wrap with a Cover	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □60 Motor wrap with a Cover	1380	1464

Long nut Block A/B Motor Flange Angle, 80×80

SKR55_AB_C0_W_F80

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □80 Motor wrap	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □80 Motor wrap	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □80 Motor wrap	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □80 Motor wrap	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □80 Motor wrap	1380	1464

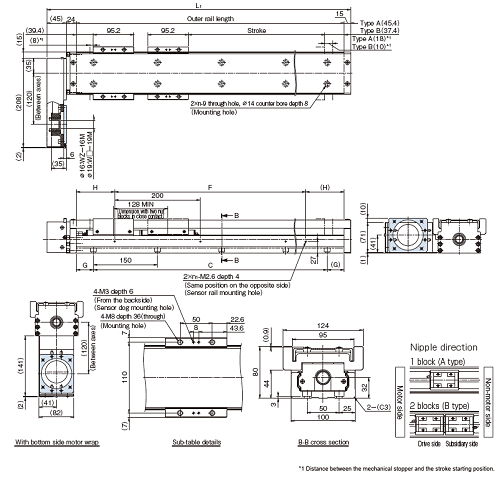

Long nut Block A/B with Cover Motor Flange Angle, 80×80

SKR55_AB_C1_W_F80

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR55□□A-0800/B-0680 Motor flange angle □80 Motor wrap with a Cover	980	1064
SKR55□□A-0900/B-0780 Motor flange angle □80 Motor wrap with a Cover	1080	1164
SKR55□□A-1000/B-0880 Motor flange angle □80 Motor wrap with a Cover	1180	1264
SKR55□□A-1100/B-0980 Motor flange angle □80 Motor wrap with a Cover	1280	1364
SKR55□□A-1200/B-1080 Motor flange angle □80 Motor wrap with a Cover	1380	1464

SKR65

Long nut Block A/B

SKR65_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR65□□A-0790/B-0640	790（810）	640（665）	—	—	980	1098
SKR65□□A-0990/B-0840	990（1010）	840（865）	—	—	1180	1298
SKR65□□A-1190/B-1040	1190（1210）	1040（1065）	—	—	1380	1498
SKR65□□A-1490/B-1340	1490（1510）	1340（1365）	—	—	1680	1798

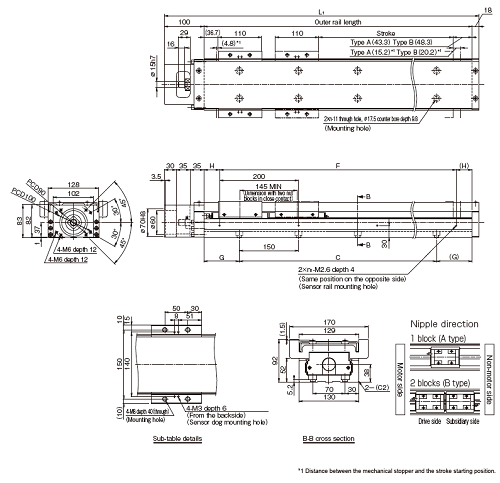

Long nut Block A/B with Cover

SKR65_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR65□□A-0790/B-0640 with a Cover	790（810）	640（665）	—	—	980	1098
SKR65□□A-0990/B-0840 with a Cover	990（1010）	840（865）	—	—	1180	1298
SKR65□□A-1190/B-1040 with a Cover	1190（1210）	1040（1065）	—	—	1380	1498
SKR65□□A-1490/B-1340 with a Cover	1490（1510）	1340（1365）	—	—	1680	1798

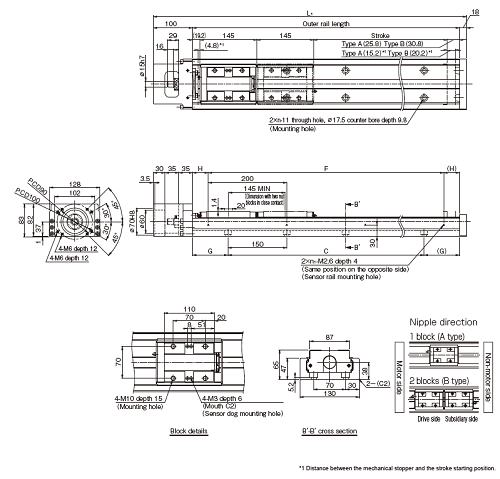

Long nut Block A/B

SKR65_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR65□□A-0790/B-0640	980	1098
SKR65□□A-0990/B-0840	1180	1298
SKR65□□A-1190/B-1040	1380	1498
SKR65□□A-1490/B-1340	1680	1798

Long nut Block A/B with Cover

SKR65_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR65□□A-0790/B-0640 with a Cover	980	1098
SKR65□□A-0990/B-0840 with a Cover	1180	1298
SKR65□□A-1190/B-1040 with a Cover	1380	1498
SKR65□□A-1490/B-1340 with a Cover	1680	1798

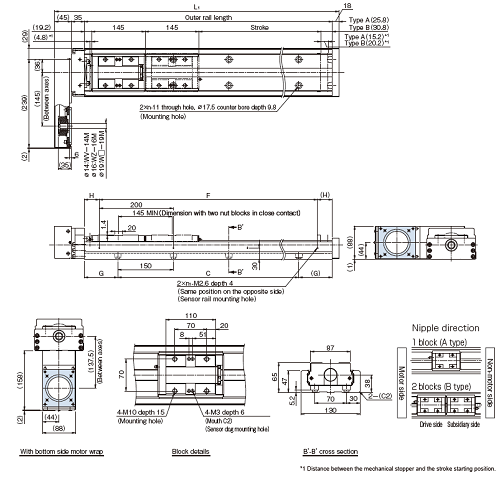

SKR65 Motor wrap

Long nut Block A/B

SKR65_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR65□□A-0790/B-0640 Motor wrap	790（810）	640（665）	—	—	980	1078
SKR65□□A-0990/B-0840 Motor wrap	990（1010）	840（865）	—	—	1180	1278
SKR65□□A-1190/B-1040 Motor wrap	1190（1210）	1040（1065）	—	—	1380	1478
SKR65□□A-1490/B-1340 Motor wrap	1490（1510）	1340（1365）	—	—	1680	1778

Long nut Block A/B with Cover

SKR65_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
SKR65□□A-0790/B-0640 Motor wrap with a Cover	790（810）	640（665）	—	—	980	1078
SKR65□□A-0990/B-0840 Motor wrap with a Cover	990（1010）	840（865）	—	—	1180	1278
SKR65□□A-1190/B-1040 Motor wrap with a Cover	1190（1210）	1040（1065）	—	—	1380	1478
SKR65□□A-1490/B-1340 Motor wrap with a Cover	1490（1510）	1340（1365）	—	—	1680	1778

Long nut Block A/B

SKR65_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR65□□A-0790/B-0640 Motor wrap	980	1078
SKR65□□A-0990/B-0840 Motor wrap	1180	1278
SKR65□□A-1190/B-1040 Motor wrap	1380	1478
SKR65□□A-1490/B-1340 Motor wrap	1680	1778

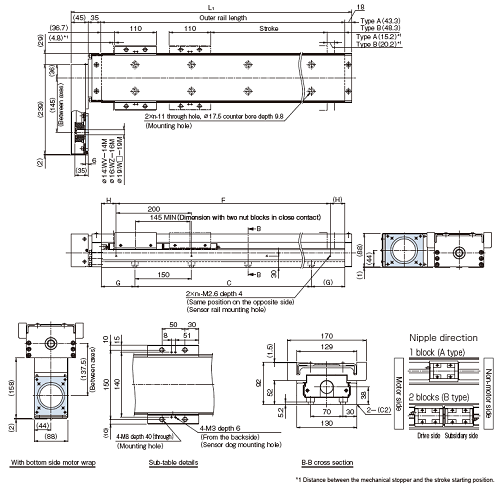

Long nut Block A/B with Cover

SKR65_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
SKR65□□A-0790/B-0640 Motor wrap with a Cover	980	1078
SKR65□□A-0990/B-0840 Motor wrap with a Cover	1180	1278
SKR65□□A-1190/B-1040 Motor wrap with a Cover	1380	1478
SKR65□□A-1490/B-1340 Motor wrap with a Cover	1680	1778

LM Guide Actuator(full-ball type)

KR15

Long nut Block A / B

KR15_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR15□□A-0025	25（31.4）	—	—	—	75	129
KR15□□A-0050	50（56.4）	—	—	—	100	154
KR15□□A-0075/B-0040	75（81.4）	40（48.4）	—	—	125	179
KR15□□A-0100/B-0065	100（106.4）	65（73.4）	—	—	150	204
KR15□□A-0125/B-0090	125（131.4）	90（98.4）	—	—	175	229
KR15□□A-0150/B-0115	150（156.4）	115（123.4）	—	—	200	254

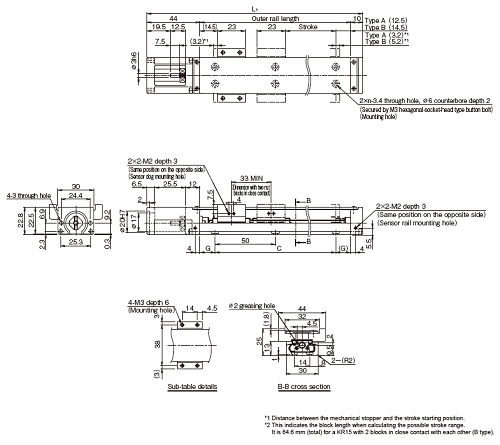

Long nut Block A / B with Cover

KR15_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR15□□A-0025 with a Cover	25（31.4）	—	—	—	75	129
KR15□□A-0050 with a Cover	50（56.4）	—	—	—	100	154
KR15□□A-0075/B-0040 with a Cover	75（81.4）	40（48.4）	—	—	125	179
KR15□□A-0100/B-0065 with a Cover	100（106.4）	65（73.4）	—	—	150	204
KR15□□A-0125/B-0090 with a Cover	125（131.4）	90（98.4）	—	—	175	229
KR15□□A-0150/B-0115 with a Cover	150（156.4）	115（123.4）	—	—	200	254

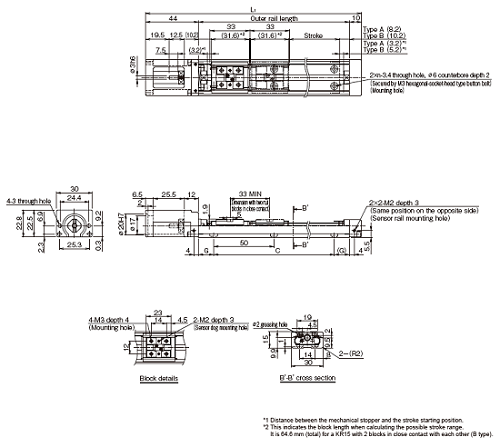

Long nut Block A / B

KR15_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR15□□A-0025	75	129
KR15□□A-0050	100	154
KR15□□A-0075/B-0040	125	179
KR15□□A-0100/B-0065	150	204
KR15□□A-0125/B-0090	175	229
KR15□□A-0150/B-0115	200	254

Long nut Block A / B with Cover

KR15_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR15□□A-0025 with a Cover	75	129
KR15□□A-0050 with a Cover	100	154
KR15□□A-0075/B-0040 with a Cover	125	179
KR15□□A-0100/B-0065 with a Cover	150	204
KR15□□A-0125/B-0090 with a Cover	175	229
KR15□□A-0150/B-0115 with a Cover	200	254

KR15 Motor wrap

Long nut Block A/B

KR15_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR15□□A-0025 Motor wrap	25（31.4）	—	—	—	75	119.8
KR15□□A-0050 Motor wrap	50（56.4）	—	—	—	100	144.8
KR15□□A-0075/B-0040 Motor wrap	75（81.4）	40（48.4）	—	—	125	169.8
KR15□□A-0100/B-0065 Motor wrap	100（106.4）	65（73.4）	—	—	150	194.8
KR15□□A-0125/B-0090 Motor wrap	125（131.4）	90（98.4）	—	—	175	219.8
KR15□□A-0150/B-0115 Motor wrap	150（156.4）	115（123.4）	—	—	200	244.8

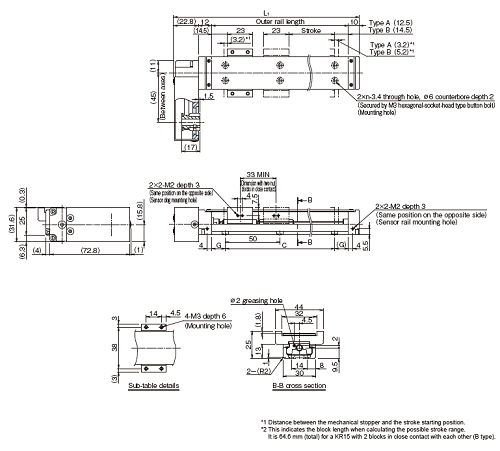

Long nut Block A/B with Cover

KR15_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR15□□A-0025 Motor wrap with a Cover	25（31.4）	—	—	—	75	119.8
KR15□□A-0050 Motor wrap with a Cover	50（56.4）	—	—	—	100	144.8
KR15□□A-0075/B-0040 Motor wrap with a Cover	75（81.4）	40（48.4）	—	—	125	169.8
KR15□□A-0100/B-0065 Motor wrap with a Cover	100（106.4）	65（73.4）	—	—	150	194.8
KR15□□A-0125/B-0090 Motor wrap with a Cover	125（131.4）	90（98.4）	—	—	175	219.8
KR15□□A-0150/B-0115 Motor wrap with a Cover	150（156.4）	115（123.4）	—	—	200	244.8

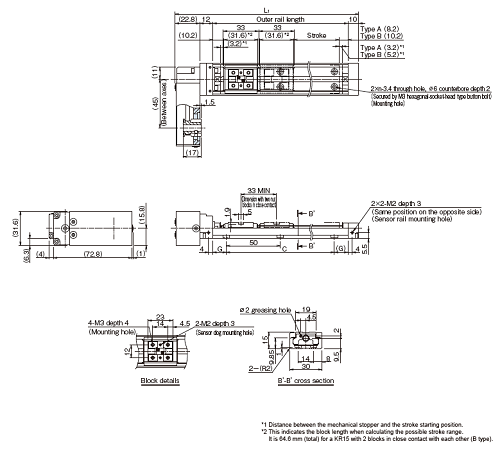

Long nut Block A/B

KR15_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR15□□A-0025 Motor wrap	75	119.8
KR15□□A-0050 Motor wrap	100	144.8
KR15□□A-0075/B-0040 Motor wrap	125	169.8
KR15□□A-0100/B-0065 Motor wrap	150	194.8
KR15□□A-0125/B-0090 Motor wrap	175	219.8
KR15□□A-0150/B-0115 Motor wrap	200	244.8

Long nut Block A/B with Cover

KR15_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR15□□A-0025 Motor wrap with a Cover	75	119.8
KR15□□A-0050 Motor wrap with a Cover	100	144.8
KR15□□A-0075/B-0040 Motor wrap with a Cover	125	169.8
KR15□□A-0100/B-0065 Motor wrap with a Cover	150	194.8
KR15□□A-0125/B-0090 Motor wrap with a Cover	175	219.8
KR15□□A-0150/B-0115 Motor wrap with a Cover	200	244.8

KR20

Long nut Block A / B

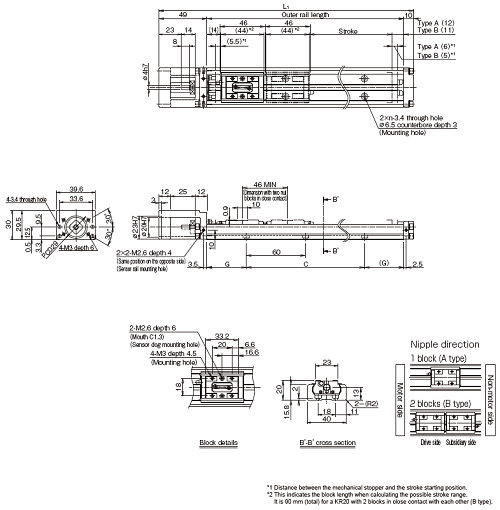

KR20_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR20□□A-0030	30（41.5）	—	—	—	100	159
KR20□□A-0080/B-0035	80（91.5）	35（45.5）	—	—	150	209
KR20□□A-0130/B-0085	130（141.5）	85（95.5）	—	—	200	259

Long nut Block A / B with Cover

KR20_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR20□□A-0030 with a Cover	30（41.5）	—	—	—	100	159
KR20□□A-0080/B-0035 with a Cover	80（91.5）	35（45.5）	—	—	150	209
KR20□□A-0130/B-0085 with a Cover	130（141.5）	85（95.5）	—	—	200	259

Long nut Block A / B

KR20_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR20□□A-0030	100	159
KR20□□A-0080/B-0035	150	209
KR20□□A-0130/B-0085	200	259

Long nut Block A / B with Cover

KR20_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR20□□A-0030 with a Cover	100	159
KR20□□A-0080/B-0035 with a Cover	150	209
KR20□□A-0130/B-0085 with a Cover	200	259

KR20 Motor wrap

Long nut Block A / B

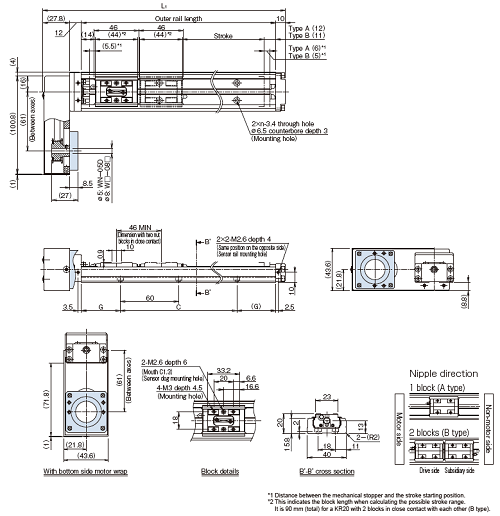

KR20_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR20□□A-0030 Motor wrap	30（41.5）	—	—	—	100	149.8
KR20□□A-0080/B-0035 Motor wrap	80（91.5）	35（45.5）	—	—	150	199.8
KR20□□A-0130/B-0085 Motor wrap	130（141.5）	85（95.5）	—	—	200	249.8

Long nut Block A / B with Cover

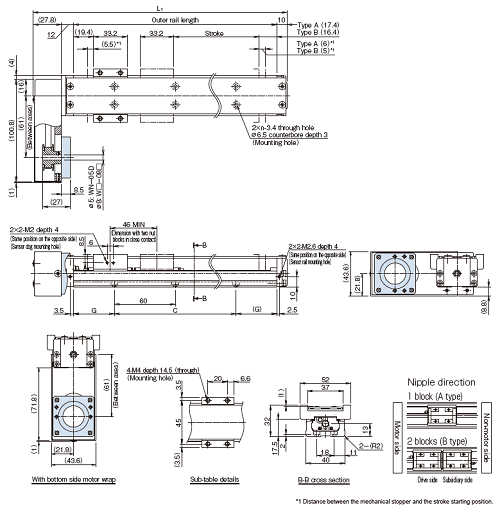

KR20_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR20□□A-0030 Motor wrap with a Cover	30（41.5）	—	—	—	100	149.8
KR20□□A-0080/B-0035 Motor wrap with a Cover	80（91.5）	35（45.5）	—	—	150	199.8
KR20□□A-0130/B-0085 Motor wrap with a Cover	130（141.5）	85（95.5）	—	—	200	249.8

Long nut Block A / B

KR20_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR20□□A-0030 Motor wrap	100	149.8
KR20□□A-0080/B-0035 Motor wrap	150	199.8
KR20□□A-0130/B-0085 Motor wrap	200	249.8

Long nut Block A / B with Cover

KR20_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR20□□A-0030 Motor wrap with a Cover	100	149.8
KR20□□A-0080/B-0035 Motor wrap with a Cover	150	199.8
KR20□□A-0130/B-0085 Motor wrap with a Cover	200	249.8

KR26

Long nut Block A / B

KR26_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR26□□A-0060	60（69）	—	—	—	150	220
KR26□□A-0110/B-0045	110（119）	45（55）	—	—	200	270
KR26□□A-0160/B-0095	160（169）	95（105）	—	—	250	320
KR26□□A-0210/B-0145	210（219）	145（155）	—	—	300	370

Long nut Block A / B with Cover

KR26_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR26□□A-0060 with a Cover	60（69）	—	—	—	150	220
KR26□□A-0110/B-0045 with a Cover	110（119）	45（55）	—	—	200	270
KR26□□A-0160/B-0095 with a Cover	160（169）	95（105）	—	—	250	320
KR26□□A-0210/B-0145 with a Cover	210（219）	145（155）	—	—	300	370

Long nut Block A / B

KR26_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR26□□A-0060	150	220
KR26□□A-0110/B-0045	200	270
KR26□□A-0160/B-0095	250	320
KR26□□A-0210/B-0145	300	370

Long nut Block A / B with Cover

KR26_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR26□□A-0060 with a Cover	150	220
KR26□□A-0110/B-0045 with a Cover	200	270
KR26□□A-0160/B-0095 with a Cover	250	320
KR26□□A-0210/B-0145 with a Cover	300	370

KR26 Motor wrap

Long nut Block A / B

KR26_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR26□□A-0060 Motor wrap	60（69）	—	—	—	150	201.8
KR26□□A-0110/B-0045 Motor wrap	110（119）	45（55）	—	—	200	251.8
KR26□□A-0160/B-0095 Motor wrap	160（169）	95（105）	—	—	250	301.8
KR26□□A-0210/B-0145 Motor wrap	210（219）	145（155）	—	—	300	351.8

Long nut Block A / B with Cover

KR26_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR26□□A-0060 Motor wrap with a Cover	60（69）	—	—	—	150	201.8
KR26□□A-0110/B-0045 Motor wrap with a Cover	110（119）	45（55）	—	—	200	251.8
KR26□□A-0160/B-0095 Motor wrap with a Cover	160（169）	95（105）	—	—	250	301.8
KR26□□A-0210/B-0145 Motor wrap with a Cover	210（219）	145（155）	—	—	300	351.8

Long nut Block A / B

KR26_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR26□□A-0060 Motor wrap	150	201.8
KR26□□A-0110/B-0045 Motor wrap	200	251.8
KR26□□A-0160/B-0095 Motor wrap	250	301.8
KR26□□A-0210/B-0145 Motor wrap	300	351.8

Long nut Block A / B with Cover

KR26_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR26□□A-0060 Motor wrap with a Cover	150	201.8
KR26□□A-0110/B-0045 Motor wrap with a Cover	200	251.8
KR26□□A-0160/B-0095 Motor wrap with a Cover	250	301.8
KR26□□A-0210/B-0145 Motor wrap with a Cover	300	351.8

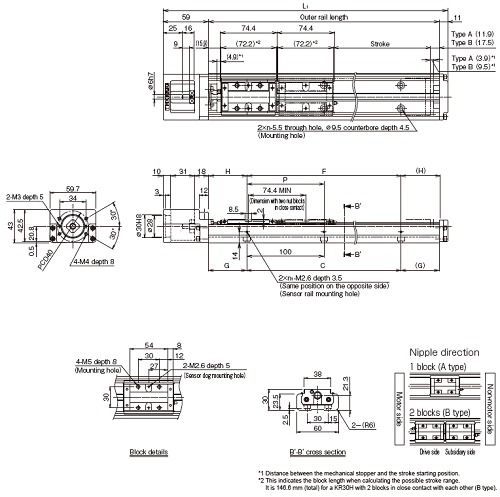

KR30H

Long nut Block A / B

KR30H_AB_C0_A

					Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□A-0050	50（58.8）	—	—	—	150	220
KR30H□□A-0100	100（108.8）	—	—	—	200	270
KR30H□□A-0200/B-0120	200（208.8）	120（134.4）	—	—	300	370
KR30H□□A-0300/B-0220	300（308.8）	220（234.4）	—	—	400	470
KR30H□□A-0400/B-0320	400（408.8）	320（334.4）	—	—	500	570
KR30H□□A-0500/B-0420	500（508.8）	420（434.4）	—	—	600	670

Short nut Block C / D

KR30H_CD_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□C-0070/D-0020	—	—	70（84.3）	20（35.4）	150	220
KR30H□□C-0120/D-0070	—	—	120（134.3）	70（85.4）	200	270
KR30H□□C-0220/D-0170	—	—	220（234.3）	170（185.4）	300	370
KR30H□□C-0320/D-0270	—	—	320（334.3）	270（285.4）	400	470
KR30H□□C-0420/D-0370	—	—	420（434.3）	370（385.4）	500	570
KR30H□□C-0520/D-0470	—	—	520（534.3）	470（485.4）	600	670

Long nut Block A / B with Cover

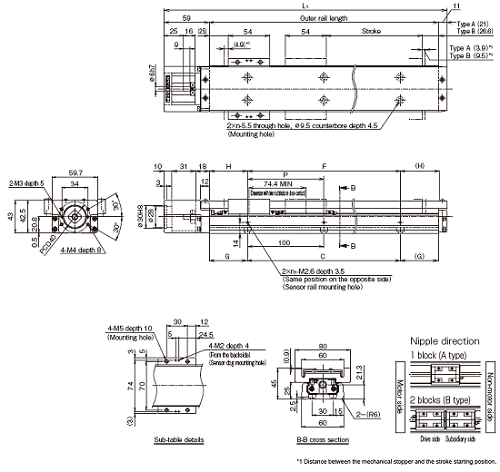

KR30H_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□A-0050 with a Cover	50（58.8）	—	—	—	150	220
KR30H□□A-0100 with a Cover	100（108.8）	—	—	—	200	270
KR30H□□A-0200/B-0120 with a Cover	200（208.8）	120（134.4）	—	—	300	370
KR30H□□A-0300/B-0220 with a Cover	300（308.8）	220（234.4）	—	—	400	470
KR30H□□A-0400/B-0320 with a Cover	400（408.8）	320（334.4）	—	—	500	570
KR30H□□A-0500/B-0420 with a Cover	500（508.8）	420（434.4）	—	—	600	670

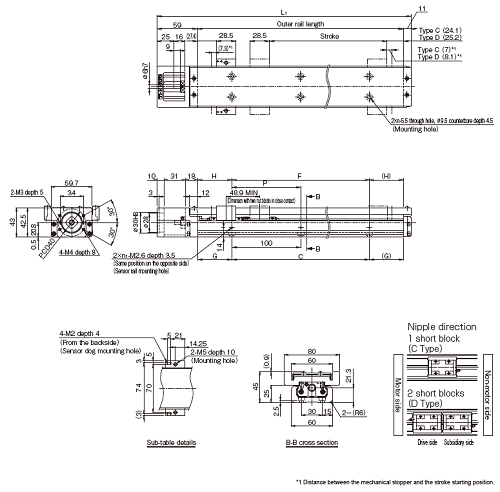

Short nut Block C / D with Cover

KR30H_CD_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□C-0070/D-0020 with a Cover	—	—	70（84.3）	20（35.4）	150	220
KR30H□□C-0120/D-0070 with a Cover	—	—	120（134.3）	70（85.4）	200	270
KR30H□□C-0220/D-0170 with a Cover	—	—	220（234.3）	170（185.4）	300	370
KR30H□□C-0320/D-0270 with a Cover	—	—	320（334.3）	270（285.4）	400	470
KR30H□□C-0420/D-0370 with a Cover	—	—	420（434.3）	370（385.4）	500	570
KR30H□□C-0520/D-0470 with a Cover	—	—	520（534.3）	470（485.4）	600	670

Long nut Block A / B

KR30H_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□A-0050	150	220
KR30H□□A-0100	200	270
KR30H□□A-0200/B-0120	300	370
KR30H□□A-0300/B-0220	400	470
KR30H□□A-0400/B-0320	500	570
KR30H□□A-0500/B-0420	600	670

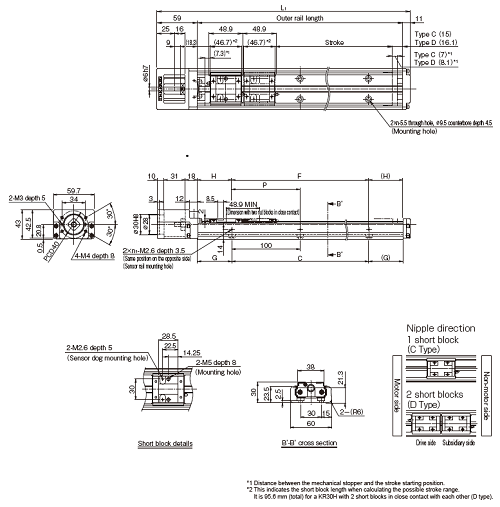

Short nut Block C / D

KR30H_CD_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□C-0070/D-0020	150	220
KR30H□□C-0120/D-0070	200	270
KR30H□□C-0220/D-0170	300	370
KR30H□□C-0320/D-0270	400	470
KR30H□□C-0420/D-0370	500	570
KR30H□□C-0520/D-0470	600	670

Long nut Block A / B with Cover

KR30H_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□A-0050 with a Cover	150	220
KR30H□□A-0100 with a Cover	200	270
KR30H□□A-0200/B-0120 with a Cover	300	370
KR30H□□A-0300/B-0220 with a Cover	400	470
KR30H□□A-0400/B-0320 with a Cover	500	570
KR30H□□A-0500/B-0420 with a Cover	600	670

Short nut Block C / D with Cover

KR30H_CD_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□C-0070/D-0020 with a Cover	150	220
KR30H□□C-0120/D-0070 with a Cover	200	270
KR30H□□C-0220/D-0170 with a Cover	300	370
KR30H□□C-0320/D-0270 with a Cover	400	470
KR30H□□C-0420/D-0370 with a Cover	500	570
KR30H□□C-0520/D-0470 with a Cover	600	670

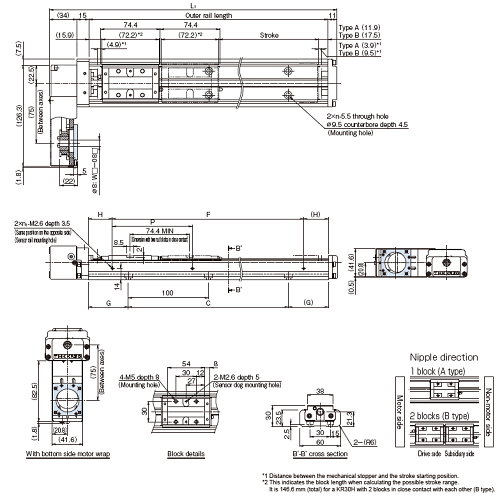

KR30H Motor wrap

Long nut Block A / B

KR30H_AB_C0_W

					Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□A-0050 Motor wrap	50（58.8）	—	—	—	150	210
KR30H□□A-0100 Motor wrap	100（108.8）	—	—	—	200	260
KR30H□□A-0200/B-0120 Motor wrap	200（208.8）	120（134.4）	—	—	300	360
KR30H□□A-0300/B-0220 Motor wrap	300（308.8）	220（234.4）	—	—	400	460
KR30H□□A-0400/B-0320 Motor wrap	400（408.8）	320（334.4）	—	—	500	560
KR30H□□A-0500/B-0420 Motor wrap	500（508.8）	420（434.4）	—	—	600	660

Short nut Block C / D

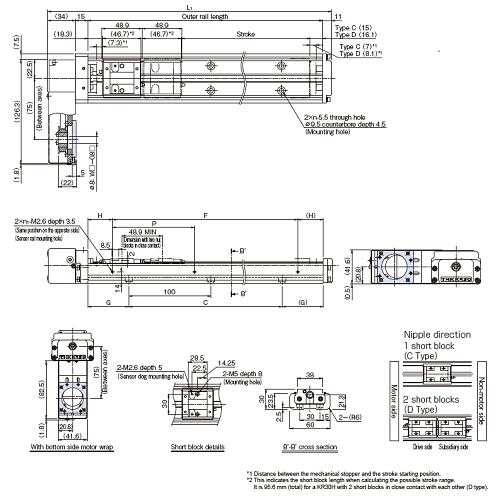

KR30H_CD_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□C-0070/D-0020 Motor wrap	—	—	70（84.3）	20（35.4）	150	210
KR30H□□C-0120/D-0070 Motor wrap	—	—	120（134.3）	70（85.4）	200	260
KR30H□□C-0220/D-0170 Motor wrap	—	—	220（234.3）	170（185.4）	300	360
KR30H□□C-0320/D-0270 Motor wrap	—	—	320（334.3）	270（285.4）	400	460
KR30H□□C-0420/D-0370 Motor wrap	—	—	420（434.3）	370（385.4）	500	560
KR30H□□C-0520/D-0470 Motor wrap	—	—	520（534.3）	470（485.4）	600	660

Long nut Block A / B with Cover

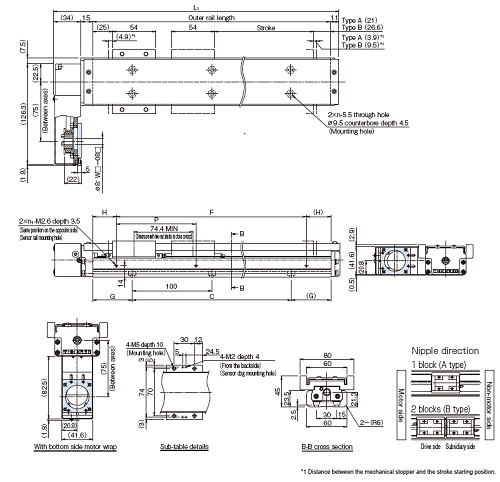

KR30H_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□A-0050 Motor wrap with a Cover	50（58.8）	—	—	—	150	210
KR30H□□A-0100 Motor wrap with a Cover	100（108.8）	—	—	—	200	260
KR30H□□A-0200/B-0120 Motor wrap with a Cover	200（208.8）	120（134.4）	—	—	300	360
KR30H□□A-0300/B-0220 Motor wrap with a Cover	300（308.8）	220（234.4）	—	—	400	460
KR30H□□A-0400/B-0320 Motor wrap with a Cover	400（408.8）	320（334.4）	—	—	500	560
KR30H□□A-0500/B-0420 Motor wrap with a Cover	500（508.8）	420（434.4）	—	—	600	660

Short nut Block C / D with Cover

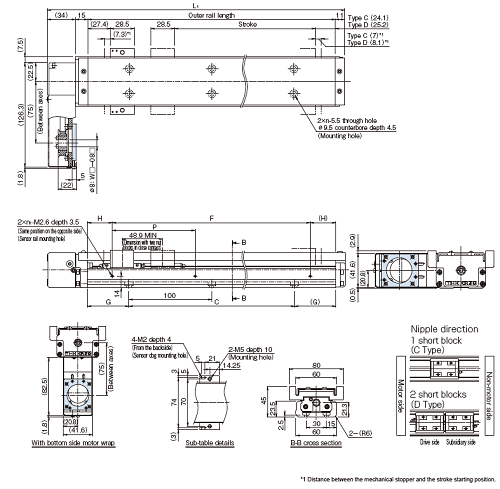

KR30H_CD_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR30H□□C-0070/D-0020 Motor wrap with a Cover	—	—	70（84.3）	20（35.4）	150	210
KR30H□□C-0120/D-0070 Motor wrap with a Cover	—	—	120（134.3）	70（85.4）	200	260
KR30H□□C-0220/D-0170 Motor wrap with a Cover	—	—	220（234.3）	170（185.4）	300	360
KR30H□□C-0320/D-0270 Motor wrap with a Cover	—	—	320（334.3）	270（285.4）	400	460
KR30H□□C-0420/D-0370 Motor wrap with a Cover	—	—	420（434.3）	370（385.4）	500	560
KR30H□□C-0520/D-0470 Motor wrap with a Cover	—	—	520（534.3）	470（485.4）	600	660

Long nut Block A / B

KR30H_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□A-0050 Motor wrap	150	210
KR30H□□A-0100 Motor wrap	200	260
KR30H□□A-0200/B-0120 Motor wrap	300	360
KR30H□□A-0300/B-0220 Motor wrap	400	460
KR30H□□A-0400/B-0320 Motor wrap	500	560
KR30H□□A-0500/B-0420 Motor wrap	600	660

Short nut Block C / D

KR30H_CD_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□C-0070/D-0020 Motor wrap	150	210
KR30H□□C-0120/D-0070 Motor wrap	200	260
KR30H□□C-0220/D-0170 Motor wrap	300	360
KR30H□□C-0320/D-0270 Motor wrap	400	460
KR30H□□C-0420/D-0370 Motor wrap	500	560
KR30H□□C-0520/D-0470 Motor wrap	600	660

Long nut Block A / B with Cover

KR30H_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□A-0050 Motor wrap with a Cover	150	210
KR30H□□A-0100 Motor wrap with a Cover	200	260
KR30H□□A-0200/B-0120 Motor wrap with a Cover	300	360
KR30H□□A-0300/B-0220 Motor wrap with a Cover	400	460
KR30H□□A-0400/B-0320 Motor wrap with a Cover	500	560
KR30H□□A-0500/B-0420 Motor wrap with a Cover	600	660

Short nut Block C / D with Cover

KR30H_CD_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR30H□□C-0070/D-0020 Motor wrap with a Cover	150	210
KR30H□□C-0120/D-0070 Motor wrap with a Cover	200	260
KR30H□□C-0220/D-0170 Motor wrap with a Cover	300	360
KR30H□□C-0320/D-0270 Motor wrap with a Cover	400	460
KR30H□□C-0420/D-0370 Motor wrap with a Cover	500	560
KR30H□□C-0520/D-0470 Motor wrap with a Cover	600	660

KR33

Long nut Block A / B

KR33_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail	Overall
	Stroke(stroke between mechanical stoppers)				length	length
	Type A	Type B	Type C	Type D		L₁
	mm	mm	mm	mm	mm	mm
KR33□□A-0050	50（61.5）	—	—	—	150	220
KR33□□A-0100	100（111.5）	—	—	—	200	270
KR33□□A-0200/B-0125	200（211.5）	125（135.5）	—	—	300	370
KR33□□A-0300/B-0225	300（311.5）	225（235.5）	—	—	400	470
KR33□□A-0400/B-0325	400（411.5）	325（335.5）	—	—	500	570
KR33□□A-0500/B-0425	500（511.5）	425（435.5）	—	—	600	670
KR33□□A-0600/B-0525	600（611.5）	525（535.5）	—	—	700	770

Short nut Block C / D

KR33_CD_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR33□□C-0075/D-0025	—	—	75（87）	25（36.5）	150	220
KR33□□C-0125/D-0075	—	—	125（137）	75（86.5）	200	270
KR33□□C-0225/D-0175	—	—	225（237）	175（186.5）	300	370
KR33□□C-0325/D-0275	—	—	325（337）	275（286.5）	400	470
KR33□□C-0425/D-0375	—	—	425（437）	375（386.5）	500	570
KR33□□C-0525/D-0475	—	—	525（537）	475（486.5）	600	670
KR33□□C-0625/D-0575	—	—	625（637）	575（586.5）	700	770

Long nut Block A / B with Cover

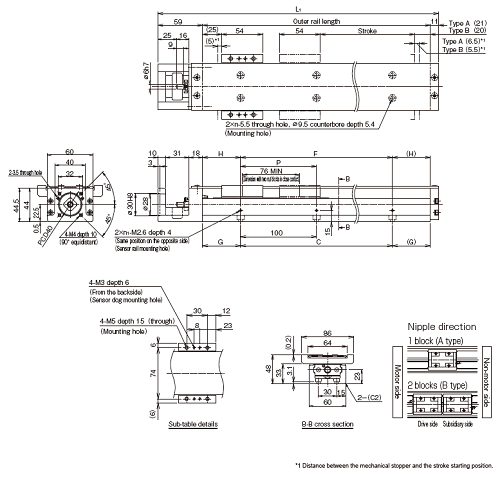

KR33_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR33□□A-0050 with a Cover	50（61.5）	—	—	—	150	220
KR33□□A-0100 with a Cover	100（111.5）	—	—	—	200	270
KR33□□A-0200/B-0125 with a Cover	200（211.5）	125（135.5）	—	—	300	370
KR33□□A-0300/B-0225 with a Cover	300（311.5）	225（235.5）	—	—	400	470
KR33□□A-0400/B-0325 with a Cover	400（411.5）	325（335.5）	—	—	500	570
KR33□□A-0500/B-0425 with a Cover	500（511.5）	425（435.5）	—	—	600	670
KR33□□A-0600/B-0525 with a Cover	600（611.5）	525（535.5）	—	—	700	770

Short nut Block C / D with Cover

KR33_CD_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR33□□C-0075/D-0025 with a Cover	—	—	75（87）	25（36.5）	150	220
KR33□□C-0125/D-0075 with a Cover	—	—	125（137）	75（86.5）	200	270
KR33□□C-0225/D-0175 with a Cover	—	—	225（237）	175（186.5）	300	370
KR33□□C-0325/D-0275 with a Cover	—	—	325（337）	275（286.5）	400	470
KR33□□C-0425/D-0375 with a Cover	—	—	425（437）	375（386.5）	500	570
KR33□□C-0525/D-0475 with a Cover	—	—	525（537）	475（486.5）	600	670
KR33□□C-0625/D-0575 with a Cover	—	—	625（637）	575（586.5）	700	770

Long nut Block A / B

KR33_AB_C0_A

Model No.	Outer rail	Overall
	length	length
		L₁
	mm	mm
KR33□□A-0050	150	220
KR33□□A-0100	200	270
KR33□□A-0200/B-0125	300	370
KR33□□A-0300/B-0225	400	470
KR33□□A-0400/B-0325	500	570
KR33□□A-0500/B-0425	600	670
KR33□□A-0600/B-0525	700	770

Short nut Block C / D

KR33_CD_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR33□□C-0075/D-0025	150	220
KR33□□C-0125/D-0075	200	270
KR33□□C-0225/D-0175	300	370
KR33□□C-0325/D-0275	400	470
KR33□□C-0425/D-0375	500	570
KR33□□C-0525/D-0475	600	670
KR33□□C-0625/D-0575	700	770

Long nut Block A / B with Cover

KR33_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR33□□A-0050 with a Cover	150	220
KR33□□A-0100 with a Cover	200	270
KR33□□A-0200/B-0125 with a Cover	300	370
KR33□□A-0300/B-0225 with a Cover	400	470
KR33□□A-0400/B-0325 with a Cover	500	570
KR33□□A-0500/B-0425 with a Cover	600	670
KR33□□A-0600/B-0525 with a Cover	700	770

Short nut Block C / D with Cover

KR33_CD_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR33□□C-0075/D-0025 with a Cover	150	220
KR33□□C-0125/D-0075 with a Cover	200	270
KR33□□C-0225/D-0175 with a Cover	300	370
KR33□□C-0325/D-0275 with a Cover	400	470
KR33□□C-0425/D-0375 with a Cover	500	570
KR33□□C-0525/D-0475 with a Cover	600	670
KR33□□C-0625/D-0575 with a Cover	700	770

KR33 Motor wrap

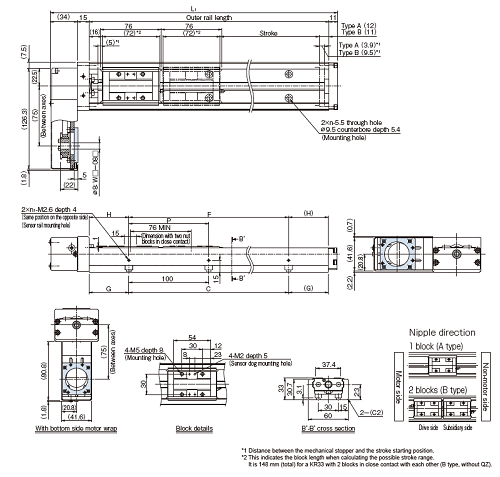

Long nut Block A/B

KR33_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR33□□A-0050 Motor wrap	50（61.5）	—	—	—	150	210
KR33□□A-0100 Motor wrap	100（111.5）	—	—	—	200	260
KR33□□A-0200/B-0125 Motor wrap	200（211.5）	125（135.5）	—	—	300	360
KR33□□A-0300/B-0225 Motor wrap	300（311.5）	225（235.5）	—	—	400	460
KR33□□A-0400/B-0325 Motor wrap	400（411.5）	325（335.5）	—	—	500	560
KR33□□A-0500/B-0425 Motor wrap	500（511.5）	425（435.5）	—	—	600	660
KR33□□A-0600/B-0525 Motor wrap	600（611.5）	525（535.5）	—	—	700	760

Short nut Block C/D

KR33_CD_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR33□□C-0075/D-0025 Motor wrap	—	—	75（87）	25（36.5）	150	210
KR33□□C-0125/D-0075 Motor wrap	—	—	125（137）	75（86.5）	200	260
KR33□□C-0225/D-0175 Motor wrap	—	—	225（237）	175（186.5）	300	360
KR33□□C-0325/D-0275 Motor wrap	—	—	325（337）	275（286.5）	400	460
KR33□□C-0425/D-0375 Motor wrap	—	—	425（437）	375（386.5）	500	560
KR33□□C-0525/D-0475 Motor wrap	—	—	525（537）	475（486.5）	600	660
KR33□□C-0625/D-0575 Motor wrap	—	—	625（637）	575（586.5）	700	760

Long nut Block A/B with Cover

KR33_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR33□□A-0050 Motor wrap with a Cover	50（61.5）	—	—	—	150	210
KR33□□A-0100 Motor wrap with a Cover	100（111.5）	—	—	—	200	260
KR33□□A-0200/B-0125 Motor wrap with a Cover	200（211.5）	125（135.5）	—	—	300	360
KR33□□A-0300/B-0225 Motor wrap with a Cover	300（311.5）	225（235.5）	—	—	400	460
KR33□□A-0400/B-0325 Motor wrap with a Cover	400（411.5）	325（335.5）	—	—	500	560
KR33□□A-0500/B-0425 Motor wrap with a Cover	500（511.5）	425（435.5）	—	—	600	660
KR33□□A-0600/B-0525 Motor wrap with a Cover	600（611.5）	525（535.5）	—	—	700	760

Short nut Block C/D with Cover

KR33_CD_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR33□□C-0075/D-0025 Motor wrap with a Cover	—	—	75（87）	25（36.5）	150	210
KR33□□C-0125/D-0075 Motor wrap with a Cover	—	—	125（137）	75（86.5）	200	260
KR33□□C-0225/D-0175 Motor wrap with a Cover	—	—	225（237）	175（186.5）	300	360
KR33□□C-0325/D-0275 Motor wrap with a Cover	—	—	325（337）	275（286.5）	400	460
KR33□□C-0425/D-0375 Motor wrap with a Cover	—	—	425（437）	375（386.5）	500	560
KR33□□C-0525/D-0475 Motor wrap with a Cover	—	—	525（537）	475（486.5）	600	660
KR33□□C-0625/D-0575 Motor wrap with a Cover	—	—	625（637）	575（586.5）	700	760

Long nut Block A/B

KR33_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR33□□A-0050 Motor wrap	150	210
KR33□□A-0100 Motor wrap	200	260
KR33□□A-0200/B-0125 Motor wrap	300	360
KR33□□A-0300/B-0225 Motor wrap	400	460
KR33□□A-0400/B-0325 Motor wrap	500	560
KR33□□A-0500/B-0425 Motor wrap	600	660
KR33□□A-0600/B-0525 Motor wrap	700	760

Short nut Block C/D

KR33_CD_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR33□□C-0075/D-0025 Motor wrap	150	210
KR33□□C-0125/D-0075 Motor wrap	200	260
KR33□□C-0225/D-0175 Motor wrap	300	360
KR33□□C-0325/D-0275 Motor wrap	400	460
KR33□□C-0425/D-0375 Motor wrap	500	560
KR33□□C-0525/D-0475 Motor wrap	600	660
KR33□□C-0625/D-0575 Motor wrap	700	760

Long nut Block A/B with Cover

KR33_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR33□□A-0050 Motor wrap with a Cover	150	210
KR33□□A-0100 Motor wrap with a Cover	200	260
KR33□□A-0200/B-0125 Motor wrap with a Cover	300	360
KR33□□A-0300/B-0225 Motor wrap with a Cover	400	460
KR33□□A-0400/B-0325 Motor wrap with a Cover	500	560
KR33□□A-0500/B-0425 Motor wrap with a Cover	600	660
KR33□□A-0600/B-0525 Motor wrap with a Cover	700	760

Short nut Block C/D with Cover

KR33_CD_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR33□□C-0075/D-0025 Motor wrap with a Cover	150	210
KR33□□C-0125/D-0075 Motor wrap with a Cover	200	260
KR33□□C-0225/D-0175 Motor wrap with a Cover	300	360
KR33□□C-0325/D-0275 Motor wrap with a Cover	400	460
KR33□□C-0425/D-0375 Motor wrap with a Cover	500	560
KR33□□C-0525/D-0475 Motor wrap with a Cover	600	660
KR33□□C-0625/D-0575 Motor wrap with a Cover	700	760

KR45H

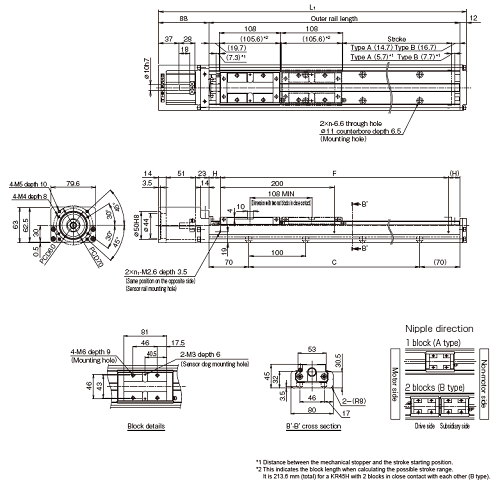

Long nut Block A / B

KR45H_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□A-0200/B-0090	200（213）	90（105）	—	—	340	440
KR45H□□A-0300/B-0190	300（313）	190（205）	—	—	440	540
KR45H□□A-0400/B-0290	400（413）	290（305）	—	—	540	640
KR45H□□A-0500/B-0390	500（513）	390（405）	—	—	640	740
KR45H□□A-0600/B-0490	600（613）	490（505）	—	—	740	840
KR45H□□A-0700/B-0590	700（713）	590（605）	—	—	840	940
KR45H□□A-0800/B-0690	800（813）	690（705）	—	—	940	1040

Short nut Block C / D

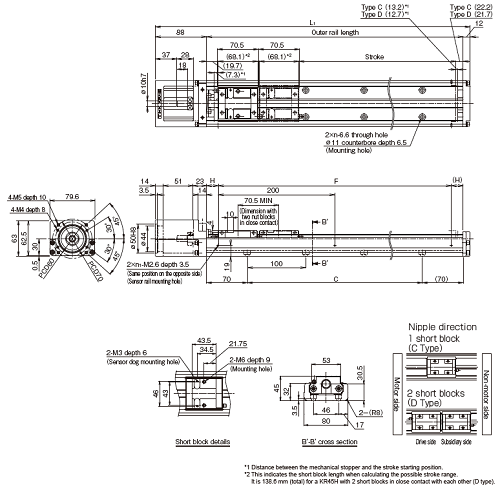

KR45H_CD_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□C-0230/D-0160	—	—	230（250.5）	160（180）	340	440
KR45H□□C-0330/D-0260	—	—	330（350.5）	260（280）	440	540
KR45H□□C-0430/D-0360	—	—	430（450.5）	360（380）	540	640
KR45H□□C-0530/D-0460	—	—	530（550.5）	460（480）	640	740
KR45H□□C-0630/D-0560	—	—	630（650.5）	560（580）	740	840
KR45H□□C-0730/D-0660	—	—	730（750.5）	660（680）	840	940
KR45H□□C-0830/D-0760	—	—	830（850.5）	760（780）	940	1040

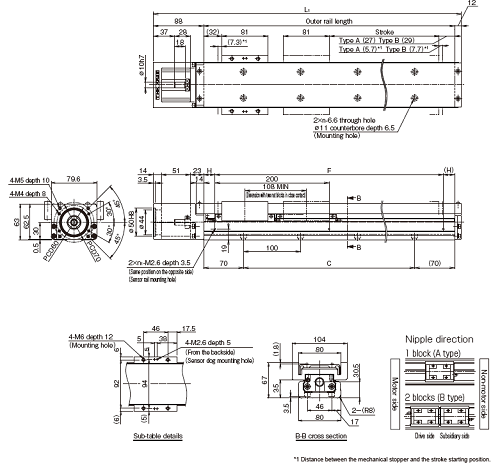

Long nut Block A / B with Cover

KR45H_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□A-0200/B-0090 with a Cover	200（213）	90（105）	—	—	340	440
KR45H□□A-0300/B-0190 with a Cover	300（313）	190（205）	—	—	440	540
KR45H□□A-0400/B-0290 with a Cover	400（413）	290（305）	—	—	540	640
KR45H□□A-0500/B-0390 with a Cover	500（513）	390（405）	—	—	640	740
KR45H□□A-0600/B-0490 with a Cover	600（613）	490（505）	—	—	740	840
KR45H□□A-0700/B-0590 with a Cover	700（713）	590（605）	—	—	840	940
KR45H□□A-0800/B-0690 with a Cover	800（813）	690（705）	—	—	940	1040

Short nut Block C / D with Cover

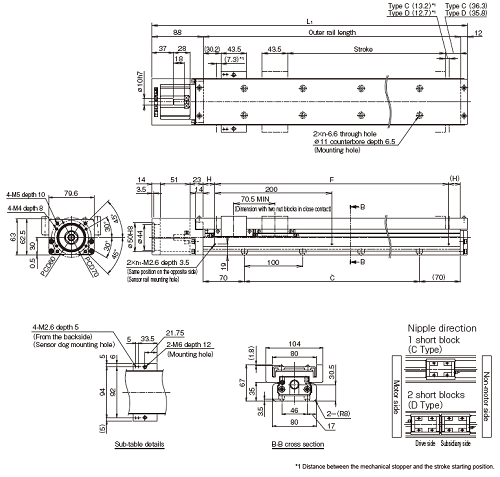

KR45H_CD_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□C-0230/D-0160 with a Cover	—	—	230（250.5）	160（180）	340	440
KR45H□□C-0330/D-0260 with a Cover	—	—	330（350.5）	260（280）	440	540
KR45H□□C-0430/D-0360 with a Cover	—	—	430（450.5）	360（380）	540	640
KR45H□□C-0530/D-0460 with a Cover	—	—	530（550.5）	460（480）	640	740
KR45H□□C-0630/D-0560 with a Cover	—	—	630（650.5）	560（580）	740	840
KR45H□□C-0730/D-0660 with a Cover	—	—	730（750.5）	660（680）	840	940
KR45H□□C-0830/D-0760 with a Cover	—	—	830（850.5）	760（780）	940	1040

Long nut Block A / B

KR45H_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□A-0200/B-0090	340	440
KR45H□□A-0300/B-0190	440	540
KR45H□□A-0400/B-0290	540	640
KR45H□□A-0500/B-0390	640	740
KR45H□□A-0600/B-0490	740	840
KR45H□□A-0700/B-0590	840	940
KR45H□□A-0800/B-0690	940	1040

Short nut Block C / D

KR45H_CD_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□C-0230/D-0160	340	440
KR45H□□C-0330/D-0260	440	540
KR45H□□C-0430/D-0360	540	640
KR45H□□C-0530/D-0460	640	740
KR45H□□C-0630/D-0560	740	840
KR45H□□C-0730/D-0660	840	940
KR45H□□C-0830/D-0760	940	1040

Long nut Block A / B with Cover

KR45H_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□A-0200/B-0090 with a Cover	340	440
KR45H□□A-0300/B-0190 with a Cover	440	540
KR45H□□A-0400/B-0290 with a Cover	540	640
KR45H□□A-0500/B-0390 with a Cover	640	740
KR45H□□A-0600/B-0490 with a Cover	740	840
KR45H□□A-0700/B-0590 with a Cover	840	940
KR45H□□A-0800/B-0690 with a Cover	940	1040

Short nut Block C / D with Cover

KR45H_CD_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□C-0230/D-0160 with a Cover	340	440
KR45H□□C-0330/D-0260 with a Cover	440	540
KR45H□□C-0430/D-0360 with a Cover	540	640
KR45H□□C-0530/D-0460 with a Cover	640	740
KR45H□□C-0630/D-0560 with a Cover	740	840
KR45H□□C-0730/D-0660 with a Cover	840	940
KR45H□□C-0830/D-0760 with a Cover	940	1040

KR45H Motor wrap

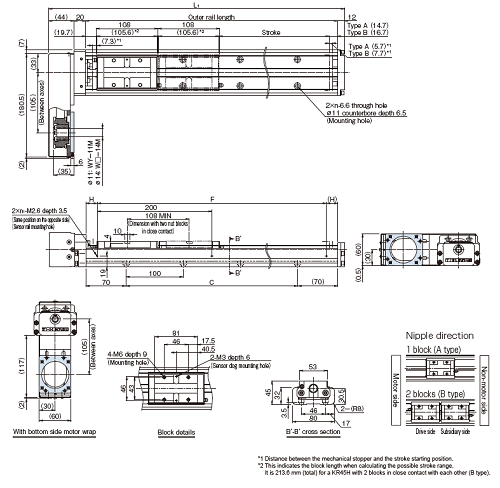

Long nut Block A/B

KR45H_AB_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□A-0200/B-0090 Motor wrap	200（213）	90（105）	—	—	340	416
KR45H□□A-0300/B-0190 Motor wrap	300（313）	190（205）	—	—	440	516
KR45H□□A-0400/B-0290 Motor wrap	400（413）	290（305）	—	—	540	616
KR45H□□A-0500/B-0390 Motor wrap	500（513）	390（405）	—	—	640	716
KR45H□□A-0600/B-0490 Motor wrap	600（613）	490（505）	—	—	740	816
KR45H□□A-0700/B-0590 Motor wrap	700（713）	590（605）	—	—	840	916
KR45H□□A-0800/B-0690 Motor wrap	800（813）	690（705）	—	—	940	1016

Short nut Block C/D

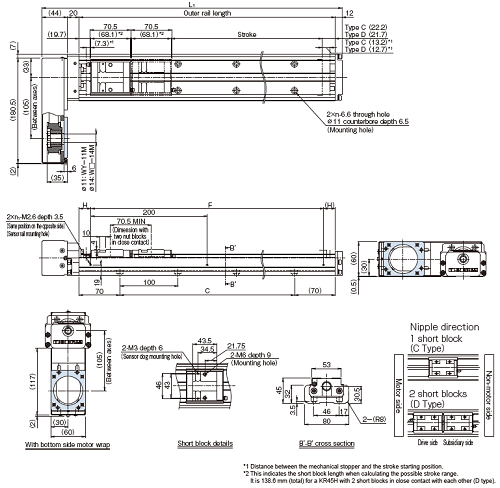

KR45H_CD_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□C-0230/D-0160 Motor wrap	—	—	230（250.5）	160（180）	340	416
KR45H□□C-0330/D-0260 Motor wrap	—	—	330（350.5）	260（280）	440	516
KR45H□□C-0430/D-0360 Motor wrap	—	—	430（450.5）	360（380）	540	616
KR45H□□C-0530/D-0460 Motor wrap	—	—	530（550.5）	460（480）	640	716
KR45H□□C-0630/D-0560 Motor wrap	—	—	630（650.5）	560（580）	740	816
KR45H□□C-0730/D-0660 Motor wrap	—	—	730（750.5）	660（680）	840	916
KR45H□□C-0830/D-0760 Motor wrap	—	—	830（850.5）	760（780）	940	1016

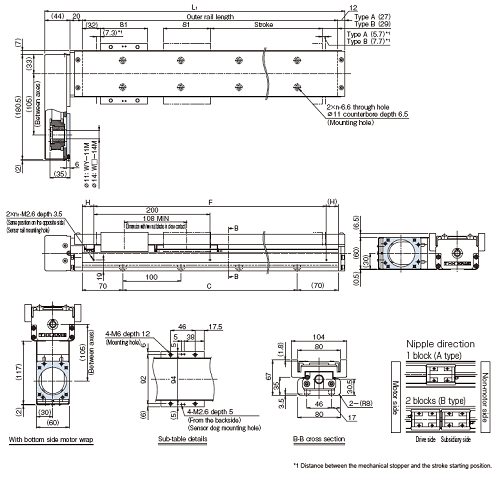

Long nut Block A/B with Cover

KR45H_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□A-0200/B-0090 Motor wrap with a Cover	200（213）	90（105）	—	—	340	416
KR45H□□A-0300/B-0190 Motor wrap with a Cover	300（313）	190（205）	—	—	440	516
KR45H□□A-0400/B-0290 Motor wrap with a Cover	400（413）	290（305）	—	—	540	616
KR45H□□A-0500/B-0390 Motor wrap with a Cover	500（513）	390（405）	—	—	640	716
KR45H□□A-0600/B-0490 Motor wrap with a Cover	600（613）	490（505）	—	—	740	816
KR45H□□A-0700/B-0590 Motor wrap with a Cover	700（713）	590（605）	—	—	840	916
KR45H□□A-0800/B-0690 Motor wrap with a Cover	800（813）	690（705）	—	—	940	1016

Short nut Block C/D with Cover

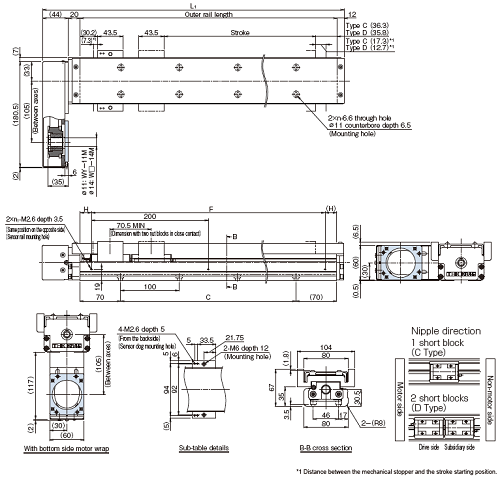

KR45H_CD_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR45H□□C-0230/D-0160 Motor wrap with a Cover	—	—	230（250.5）	160（180）	340	416
KR45H□□C-0330/D-0260 Motor wrap with a Cover	—	—	330（350.5）	260（280）	440	516
KR45H□□C-0430/D-0360 Motor wrap with a Cover	—	—	430（450.5）	360（380）	540	616
KR45H□□C-0530/D-0460 Motor wrap with a Cover	—	—	530（550.5）	460（480）	640	716
KR45H□□C-0630/D-0560 Motor wrap with a Cover	—	—	630（650.5）	560（580）	740	816
KR45H□□C-0730/D-0660 Motor wrap with a Cover	—	—	730（750.5）	660（680）	840	916
KR45H□□C-0830/D-0760 Motor wrap with a Cover	—	—	830（850.5）	760（780）	940	1016

Long nut Block A/B

KR45H_AB_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□A-0200/B-0090 Motor wrap	340	416
KR45H□□A-0300/B-0190 Motor wrap	440	516
KR45H□□A-0400/B-0290 Motor wrap	540	616
KR45H□□A-0500/B-0390 Motor wrap	640	716
KR45H□□A-0600/B-0490 Motor wrap	740	816
KR45H□□A-0700/B-0590 Motor wrap	840	916
KR45H□□A-0800/B-0690 Motor wrap	940	1016

Short nut Block C/D

KR45H_CD_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□C-0230/D-0160 Motor wrap	340	416
KR45H□□C-0330/D-0260 Motor wrap	440	516
KR45H□□C-0430/D-0360 Motor wrap	540	616
KR45H□□C-0530/D-0460 Motor wrap	640	716
KR45H□□C-0630/D-0560 Motor wrap	740	816
KR45H□□C-0730/D-0660 Motor wrap	840	916
KR45H□□C-0830/D-0760 Motor wrap	940	1016

Long nut Block A/B with Cover

KR45H_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□A-0200/B-0090 Motor wrap with a Cover	340	416
KR45H□□A-0300/B-0190 Motor wrap with a Cover	440	516
KR45H□□A-0400/B-0290 Motor wrap with a Cover	540	616
KR45H□□A-0500/B-0390 Motor wrap with a Cover	640	716
KR45H□□A-0600/B-0490 Motor wrap with a Cover	740	816
KR45H□□A-0700/B-0590 Motor wrap with a Cover	840	916
KR45H□□A-0800/B-0690 Motor wrap with a Cover	940	1016

Short nut Block C/D with Cover

KR45H_CD_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR45H□□C-0230/D-0160 Motor wrap with a Cover	340	416
KR45H□□C-0330/D-0260 Motor wrap with a Cover	440	516
KR45H□□C-0430/D-0360 Motor wrap with a Cover	540	616
KR45H□□C-0530/D-0460 Motor wrap with a Cover	640	716
KR45H□□C-0630/D-0560 Motor wrap with a Cover	740	816
KR45H□□C-0730/D-0660 Motor wrap with a Cover	840	916
KR45H□□C-0830/D-0760 Motor wrap with a Cover	940	1016

KR46

Long nut Block A / B

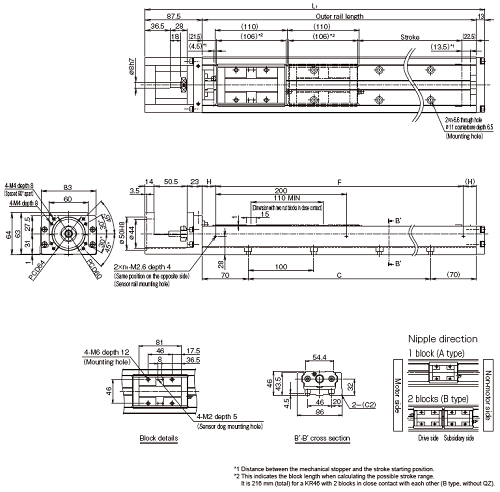

KR46_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□A-0190/B-0080	190（208）	80（98）	—	—	340	440.5
KR46□□A-0290/B-0180	290（308）	180（198）	—	—	440	540.5
KR46□□A-0390/B-0280	390（408）	280（298）	—	—	540	640.5
KR46□□A-0490/B-0380	490（508）	380（398）	—	—	640	740.5
KR46□□A-0590/B-0480	590（608）	480（498）	—	—	740	840.5
KR46□□A-0690/B-0580	690（708）	580（598）	—	—	840	940.5
KR46□□A-0790/B-0680	790（808）	680（698）	—	—	940	1040.5

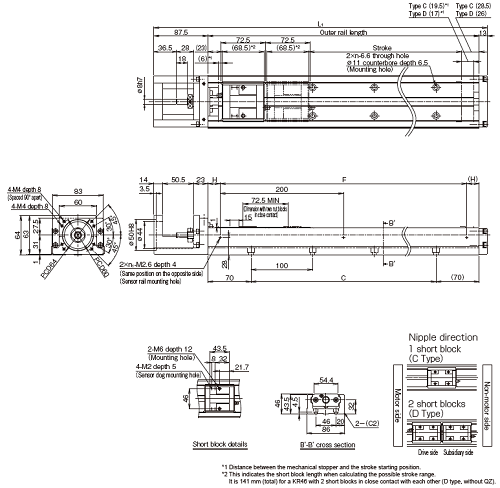

Short nut Block C / D

KR46_CD_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□C-0220/D-0150	—	—	220（245.5）	150（173）	340	440.5
KR46□□C-0320/D-0250	—	—	320（345.5）	250（273）	440	540.5
KR46□□C-0420/D-0350	—	—	420（445.5）	350（373）	540	640.5
KR46□□C-0520/D-0450	—	—	520（545.5）	450（473）	640	740.5
KR46□□C-0620/D-0550	—	—	620（645.5）	550（573）	740	840.5
KR46□□C-0720/D-0650	—	—	720（745.5）	650（673）	840	940.5
KR46□□C-0820/D-0750	—	—	820（845.5）	750（773）	940	1040.5

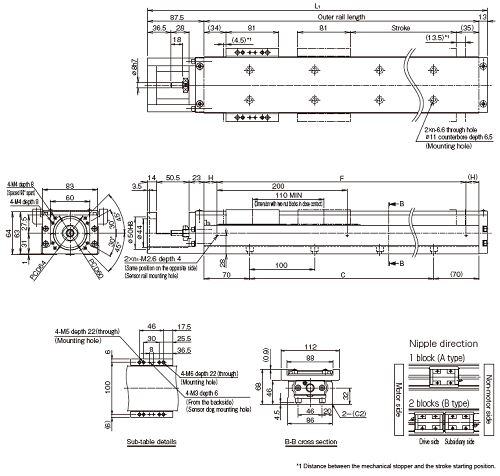

Long nut Block A / B with Cover

KR46_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□A-0190/B-0080 with a Cover	190（208）	80（98）	—	—	340	440.5
KR46□□A-0290/B-0180 with a Cover	290（308）	180（198）	—	—	440	540.5
KR46□□A-0390/B-0280 with a Cover	390（408）	280（298）	—	—	540	640.5
KR46□□A-0490/B-0380 with a Cover	490（508）	380（398）	—	—	640	740.5
KR46□□A-0590/B-0480 with a Cover	590（608）	480（498）	—	—	740	840.5
KR46□□A-0690/B-0580 with a Cover	690（708）	580（598）	—	—	840	940.5
KR46□□A-0790/B-0680 with a Cover	790（808）	680（698）	—	—	940	1040.5

Short nut Block C / D with Cover

KR46_CD_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□C-0220/D-0150 with a Cover	—	—	220（245.5）	150（173）	340	440.5
KR46□□C-0320/D-0250 with a Cover	—	—	320（345.5）	250（273）	440	540.5
KR46□□C-0420/D-0350 with a Cover	—	—	420（445.5）	350（373）	540	640.5
KR46□□C-0520/D-0450 with a Cover	—	—	520（545.5）	450（473）	640	740.5
KR46□□C-0620/D-0550 with a Cover	—	—	620（645.5）	550（573）	740	840.5
KR46□□C-0720/D-0650 with a Cover	—	—	720（745.5）	650（673）	840	940.5
KR46□□C-0820/D-0750 with a Cover	—	—	820（845.5）	750（773）	940	1040.5

Long nut Block A / B

KR46_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□A-0190/B-0080	340	440.5
KR46□□A-0290/B-0180	440	540.5
KR46□□A-0390/B-0280	540	640.5
KR46□□A-0490/B-0380	640	740.5
KR46□□A-0590/B-0480	740	840.5
KR46□□A-0690/B-0580	840	940.5
KR46□□A-0790/B-0680	940	1040.5

Short nut Block C / D

KR46_CD_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□C-0220/D-0150	340	440.5
KR46□□C-0320/D-0250	440	540.5
KR46□□C-0420/D-0350	540	640.5
KR46□□C-0520/D-0450	640	740.5
KR46□□C-0620/D-0550	740	840.5
KR46□□C-0720/D-0650	840	940.5
KR46□□C-0820/D-0750	940	1040.5

Long nut Block A / B with Cover

KR46_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□A-0190/B-0080 with a Cover	340	440.5
KR46□□A-0290/B-0180 with a Cover	440	540.5
KR46□□A-0390/B-0280 with a Cover	540	640.5
KR46□□A-0490/B-0380 with a Cover	640	740.5
KR46□□A-0590/B-0480 with a Cover	740	840.5
KR46□□A-0690/B-0580 with a Cover	840	940.5
KR46□□A-0790/B-0680 with a Cover	940	1040.5

Short nut Block C / D with Cover

KR46_CD_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□C-0220/D-0150 with a Cover	340	440.5
KR46□□C-0320/D-0250 with a Cover	440	540.5
KR46□□C-0420/D-0350 with a Cover	540	640.5
KR46□□C-0520/D-0450 with a Cover	640	740.5
KR46□□C-0620/D-0550 with a Cover	740	840.5
KR46□□C-0720/D-0650 with a Cover	840	940.5
KR46□□C-0820/D-0750 with a Cover	940	1040.5

KR46 Motor wrap

Long nut Block A/B

KR46_CD_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□A-0190/B-0080 Motor wrap	190（208）	80（98）	—	—	340	417
KR46□□A-0290/B-0180 Motor wrap	290（308）	180（198）	—	—	440	517
KR46□□A-0390/B-0280 Motor wrap	390（408）	280（298）	—	—	540	617
KR46□□A-0490/B-0380 Motor wrap	490（508）	380（398）	—	—	640	717
KR46□□A-0590/B-0480 Motor wrap	590（608）	480（498）	—	—	740	817
KR46□□A-0690/B-0580 Motor wrap	690（708）	580（598）	—	—	840	917
KR46□□A-0790/B-0680 Motor wrap	790（808）	680（698）	—	—	940	1017

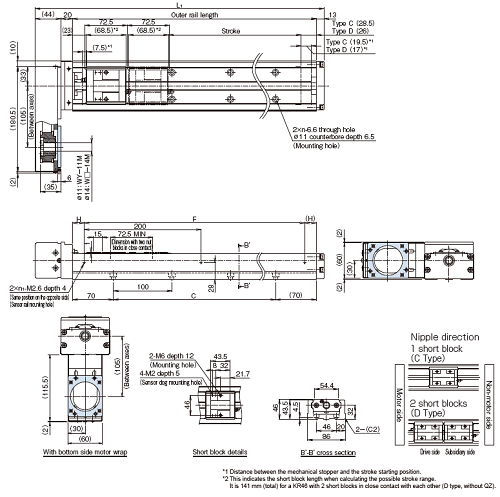

Short nut Block C/D

KR46_CD_C0_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□C-0220/D-0150 Motor wrap	—	—	220（245.5）	150（173）	340	417
KR46□□C-0320/D-0250 Motor wrap	—	—	320（345.5）	250（273）	440	517
KR46□□C-0420/D-0350 Motor wrap	—	—	420（445.5）	350（373）	540	617
KR46□□C-0520/D-0450 Motor wrap	—	—	520（545.5）	450（473）	640	717
KR46□□C-0620/D-0550 Motor wrap	—	—	620（645.5）	550（573）	740	817
KR46□□C-0720/D-0650 Motor wrap	—	—	720（745.5）	650（673）	840	917
KR46□□C-0820/D-0750 Motor wrap	—	—	820（845.5）	750（773）	940	1017

Long nut Block A/B with Cover

KR46_AB_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□A-0190/B-0080 Motor wrap with a Cover	190（208）	80（98）	—	—	340	417
KR46□□A-0290/B-0180 Motor wrap with a Cover	290（308）	180（198）	—	—	440	517
KR46□□A-0390/B-0280 Motor wrap with a Cover	390（408）	280（298）	—	—	540	617
KR46□□A-0490/B-0380 Motor wrap with a Cover	490（508）	380（398）	—	—	640	717
KR46□□A-0590/B-0480 Motor wrap with a Cover	590（608）	480（498）	—	—	740	817
KR46□□A-0690/B-0580 Motor wrap with a Cover	690（708）	580（598）	—	—	840	917
KR46□□A-0790/B-0680 Motor wrap with a Cover	790（808）	680（698）	—	—	940	1017

Short nut Block C/D with Cover

KR46_CD_C1_W

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR46□□C-0220/D-0150 Motor wrap with a Cover	—	—	220（245.5）	150（173）	340	417
KR46□□C-0320/D-0250 Motor wrap with a Cover	—	—	320（345.5）	250（273）	440	517
KR46□□C-0420/D-0350 Motor wrap with a Cover	—	—	420（445.5）	350（373）	540	617
KR46□□C-0520/D-0450 Motor wrap with a Cover	—	—	520（545.5）	450（473）	640	717
KR46□□C-0620/D-0550 Motor wrap with a Cover	—	—	620（645.5）	550（573）	740	817
KR46□□C-0720/D-0650 Motor wrap with a Cover	—	—	720（745.5）	650（673）	840	917
KR46□□C-0820/D-0750 Motor wrap with a Cover	—	—	820（845.5）	750（773）	940	1017

Long nut Block A/B

KR46_CD_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□A-0190/B-0080 Motor wrap	340	417
KR46□□A-0290/B-0180 Motor wrap	440	517
KR46□□A-0390/B-0280 Motor wrap	540	617
KR46□□A-0490/B-0380 Motor wrap	640	717
KR46□□A-0590/B-0480 Motor wrap	740	817
KR46□□A-0690/B-0580 Motor wrap	840	917
KR46□□A-0790/B-0680 Motor wrap	940	1017

Short nut Block C/D

KR46_CD_C0_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□C-0220/D-0150 Motor wrap	340	417
KR46□□C-0320/D-0250 Motor wrap	440	517
KR46□□C-0420/D-0350 Motor wrap	540	617
KR46□□C-0520/D-0450 Motor wrap	640	717
KR46□□C-0620/D-0550 Motor wrap	740	817
KR46□□C-0720/D-0650 Motor wrap	840	917
KR46□□C-0820/D-0750 Motor wrap	940	1017

Long nut Block A/B with Cover

KR46_AB_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□A-0190/B-0080 Motor wrap with a Cover	340	417
KR46□□A-0290/B-0180 Motor wrap with a Cover	440	517
KR46□□A-0390/B-0280 Motor wrap with a Cover	540	617
KR46□□A-0490/B-0380 Motor wrap with a Cover	640	717
KR46□□A-0590/B-0480 Motor wrap with a Cover	740	817
KR46□□A-0690/B-0580 Motor wrap with a Cover	840	917
KR46□□A-0790/B-0680 Motor wrap with a Cover	940	1017

Short nut Block C/D with Cover

KR46_CD_C1_W

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR46□□C-0220/D-0150 Motor wrap with a Cover	340	417
KR46□□C-0320/D-0250 Motor wrap with a Cover	440	517
KR46□□C-0420/D-0350 Motor wrap with a Cover	540	617
KR46□□C-0520/D-0450 Motor wrap with a Cover	640	717
KR46□□C-0620/D-0550 Motor wrap with a Cover	740	817
KR46□□C-0720/D-0650 Motor wrap with a Cover	840	917
KR46□□C-0820/D-0750 Motor wrap with a Cover	940	1017

KR55

Long nut Block A / B

KR55_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR5520A-0800/B-0680	800（826）	680（698）	—	—	980	1089
KR5520A-0900/B-0780	900（926）	780（798）	—	—	1080	1189
KR5520A-1000/B-0880	1000（1026）	880（898）	—	—	1180	1289
KR5520A-1100/B-0980	1100（1126）	980（998）	—	—	1280	1389
KR5520A-1200/B-1080	1200（1226）	1080（1098）	—	—	1380	1489

Long nut Block A / B with Cover

KR55_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR5520A-0800/B-0680 with a Cover	800（826）	680（698）	—	—	980	1089
KR5520A-0900/B-0780 with a Cover	900（926）	780（798）	—	—	1080	1189
KR5520A-1000/B-0880 with a Cover	1000（1026）	880（898）	—	—	1180	1289
KR5520A-1100/B-0980 with a Cover	1100（1126）	980（998）	—	—	1280	1389
KR5520A-1200/B-1080 with a Cover	1200（1226）	1080（1098）	—	—	1380	1489

Long nut Block A / B

KR55_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR5520A-0800/B-0680	980	1089
KR5520A-0900/B-0780	1080	1189
KR5520A-1000/B-0880	1180	1289
KR5520A-1100/B-0980	1280	1389
KR5520A-1200/B-1080	1380	1489

Long nut Block A / B with Cover

KR55_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR5520A-0800/B-0680 with a Cover	980	1089
KR5520A-0900/B-0780 with a Cover	1080	1189
KR5520A-1000/B-0880 with a Cover	1180	1289
KR5520A-1100/B-0980 with a Cover	1280	1389
KR5520A-1200/B-1080 with a Cover	1380	1489

KR55 Motor wrap

Long nut Block A/B Motor Flange Angle, 60×60

KR55_AB_C0_W_F60

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR5520A-0800/B-0680 Motor flange angle □60 Motor wrap	800（826）	680（698）	—	—	980	1064
KR5520A-0900/B-0780 Motor flange angle □60 Motor wrap	900（926）	780（798）	—	—	1080	1164
KR5520A-1000/B-0880 Motor flange angle □60 Motor wrap	1000（1026）	880（898）	—	—	1180	1264
KR5520A-1100/B-0980 Motor flange angle □60 Motor wrap	1100（1126）	980（998）	—	—	1280	1364
KR5520A-1200/B-1080 Motor flange angle □60 Motor wrap	1200（1226）	1080（1098）	—	—	1380	1464

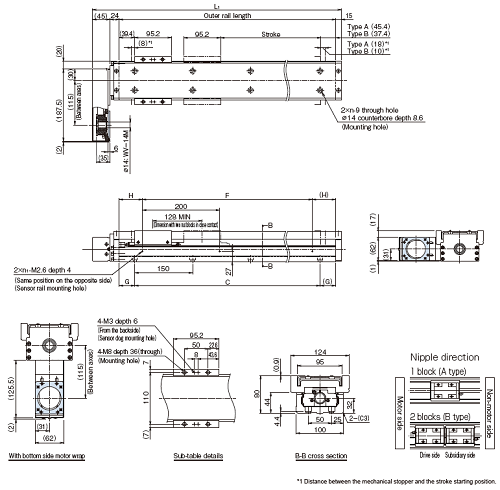

Long nut Block A/B with Cover Motor Flange Angle, 60×60

KR55_AB_C1_W_F60

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR5520A-0800/B-0680 Motor flange angle □60 Motor wrap with a Cover	800（826）	680（698）	—	—	980	1064
KR5520A-0900/B-0780 Motor flange angle □60 Motor wrap with a Cover	900（926）	780（798）	—	—	1080	1164
KR5520A-1000/B-0880 Motor flange angle □60 Motor wrap with a Cover	1000（1026）	880（898）	—	—	1180	1264
KR5520A-1100/B-0980 Motor flange angle □60 Motor wrap with a Cover	1100（1126）	980（998）	—	—	1280	1364
KR5520A-1200/B-1080 Motor flange angle □60 Motor wrap with a Cover	1200（1226）	1080（1098）	—	—	1380	1464

Long nut Block A/B Motor Flange Angle, 80×80

KR55_AB_C0_W_F80

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR5520A-0800/B-0680 Motor flange angle □80 Motor wrap	800（826）	680（698）	—	—	980	1064
KR5520A-0900/B-0780 Motor flange angle □80 Motor wrap	900（926）	780（798）	—	—	1080	1164
KR5520A-1000/B-0880 Motor flange angle □80 Motor wrap	1000（1026）	880（898）	—	—	1180	1264
KR5520A-1100/B-0980 Motor flange angle □80 Motor wrap	1100（1126）	980（998）	—	—	1280	1364
KR5520A-1200/B-1080 Motor flange angle □80 Motor wrap	1200（1226）	1080（1098）	—	—	1380	1464

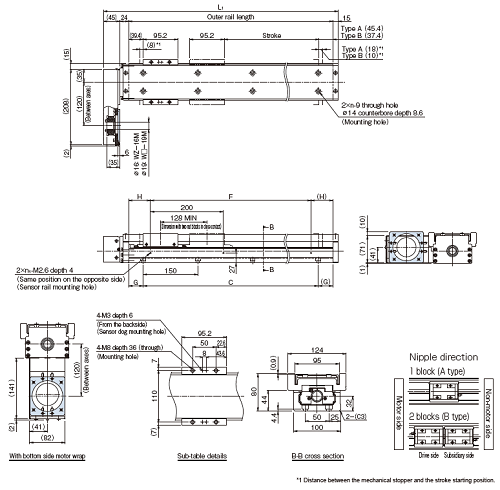

Long nut Block A/B with Cover Motor Flange Angle, 80×80

KR55_AB_C1_W_F80

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR5520A-0800/B-0680 Motor flange angle □80 Motor wrap with a Cover	800（826）	680（698）	—	—	980	1064
KR5520A-0900/B-0780 Motor flange angle □80 Motor wrap with a Cover	900（926）	780（798）	—	—	1080	1164
KR5520A-1000/B-0880 Motor flange angle □80 Motor wrap with a Cover	1000（1026）	880（898）	—	—	1180	1264
KR5520A-1100/B-0980 Motor flange angle □80 Motor wrap with a Cover	1100（1126）	980（998）	—	—	1280	1364
KR5520A-1200/B-1080 Motor flange angle □80 Motor wrap with a Cover	1200（1226）	1080（1098）	—	—	1380	1464

Long nut Block A/B Motor Flange Angle, 60×60

KR55_AB_C0_W_F60

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR5520A-0800/B-0680 Motor flange angle □60 Motor wrap	980	1064
KR5520A-0900/B-0780 Motor flange angle □60 Motor wrap	1080	1164
KR5520A-1000/B-0880 Motor flange angle □60 Motor wrap	1180	1264
KR5520A-1100/B-0980 Motor flange angle □60 Motor wrap	1280	1364
KR5520A-1200/B-1080 Motor flange angle □60 Motor wrap	1380	1464

Long nut Block A/B with Cover Motor Flange Angle, 60×60

KR55_AB_C1_W_F60

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR5520A-0800/B-0680 Motor flange angle □60 Motor wrap with a Cover	980	1064
KR5520A-0900/B-0780 Motor flange angle □60 Motor wrap with a Cover	1080	1164
KR5520A-1000/B-0880 Motor flange angle □60 Motor wrap with a Cover	1180	1264
KR5520A-1100/B-0980 Motor flange angle □60 Motor wrap with a Cover	1280	1364
KR5520A-1200/B-1080 Motor flange angle □60 Motor wrap with a Cover	1380	1464

Long nut Block A/B Motor Flange Angle, 80×80

KR55_AB_C0_W_F80

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR5520A-0800/B-0680 Motor flange angle □80 Motor wrap	980	1064
KR5520A-0900/B-0780 Motor flange angle □80 Motor wrap	1080	1164
KR5520A-1000/B-0880 Motor flange angle □80 Motor wrap	1180	1264
KR5520A-1100/B-0980 Motor flange angle □80 Motor wrap	1280	1364
KR5520A-1200/B-1080 Motor flange angle □80 Motor wrap	1380	1464

Long nut Block A/B with Cover Motor Flange Angle, 80×80

KR55_AB_C1_W_F80

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR5520A-0800/B-0680 Motor flange angle □80 Motor wrap with a Cover	980	1064
KR5520A-0900/B-0780 Motor flange angle □80 Motor wrap with a Cover	1080	1164
KR5520A-1000/B-0880 Motor flange angle □80 Motor wrap with a Cover	1180	1264
KR5520A-1100/B-0980 Motor flange angle □80 Motor wrap with a Cover	1280	1364
KR5520A-1200/B-1080 Motor flange angle □80 Motor wrap with a Cover	1380	1464

KR65

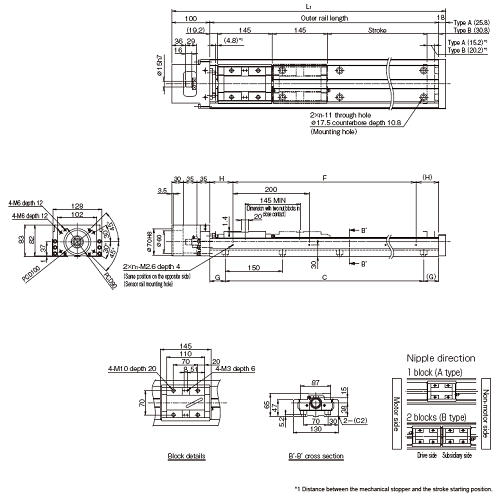

Long nut Block A / B

KR65_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR6525A-0790/B-0640	790（810）	640（665）	—	—	980	1098
KR6525A-0990/B-0840	990（1010）	840（865）	—	—	1180	1298
KR6525A-1190/B-1040	1190（1210）	1040（1065）	—	—	1380	1498
KR6525A-1490/B-1340	1490（1510）	1340（1365）	—	—	1680	1798

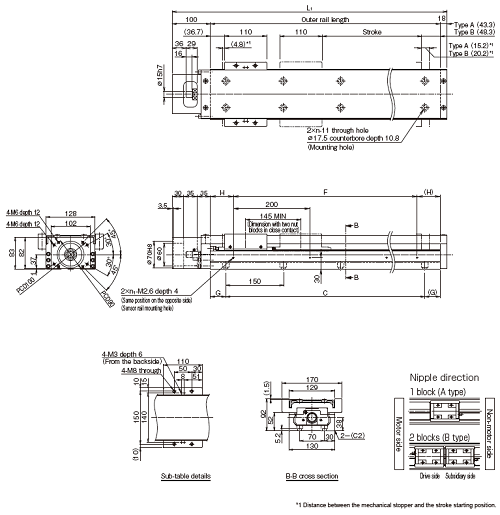

Long nut Block A / B with Cover

KR65_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR6525A-0790/B-0640 with a Cover	790（810）	640（665）	—	—	980	1098
KR6525A-0990/B-0840 with a Cover	990（1010）	840（865）	—	—	1180	1298
KR6525A-1190/B-1040 with a Cover	1190（1210）	1040（1065）	—	—	1380	1498
KR6525A-1490/B-1340 with a Cover	1490（1510）	1340（1365）	—	—	1680	1798

Long nut Block A / B

KR65_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR6525A-0790/B-0640	980	1098
KR6525A-0990/B-0840	1180	1298
KR6525A-1190/B-1040	1380	1498
KR6525A-1490/B-1340	1680	1798

Long nut Block A / B with Cover

KR65_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR6525A-0790/B-0640 with a Cover	980	1098
KR6525A-0990/B-0840 with a Cover	1180	1298
KR6525A-1190/B-1040 with a Cover	1380	1498
KR6525A-1490/B-1340 with a Cover	1680	1798

KR65 Motor wrap

Long nut Block A/B

KR65_AB_C0_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR6525A-0790/B-0640 Motor wrap	790（810）	640（665）	—	—	980	1078
KR6525A-0990/B-0840 Motor wrap	990（1010）	840（865）	—	—	1180	1278
KR6525A-1190/B-1040 Motor wrap	1190（1210）	1040（1065）	—	—	1380	1478
KR6525A-1490/B-1340 Motor wrap	1490（1510）	1340（1365）	—	—	1680	1778

Long nut Block A/B with Cover

KR65_AB_C1_A

Model No.	Stroke(stroke between mechanical stoppers)				Outer rail length	Overall length
	Type A	Type B	Type C	Type D	Outer rail length	L₁
	mm	mm	mm	mm	mm	mm
KR6525A-0790/B-0640 Motor wrap with a Cover	790（810）	640（665）	—	—	980	1078
KR6525A-0990/B-0840 Motor wrap with a Cover	990（1010）	840（865）	—	—	1180	1278
KR6525A-1190/B-1040 Motor wrap with a Cover	1190（1210）	1040（1065）	—	—	1380	1478
KR6525A-1490/B-1340 Motor wrap with a Cover	1490（1510）	1340（1365）	—	—	1680	1778

Long nut Block A/B

KR65_AB_C0_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR6525A-0790/B-0640 Motor wrap	980	1078
KR6525A-0990/B-0840 Motor wrap	1180	1278
KR6525A-1190/B-1040 Motor wrap	1380	1478
KR6525A-1490/B-1340 Motor wrap	1680	1778

Long nut Block A/B with Cover

KR65_AB_C1_A

Model No.	Outer rail length	Overall length
	Outer rail length	L₁
	mm	mm
KR6525A-0790/B-0640 Motor wrap with a Cover	980	1078
KR6525A-0990/B-0840 Motor wrap with a Cover	1180	1278
KR6525A-1190/B-1040 Motor wrap with a Cover	1380	1478
KR6525A-1490/B-1340 Motor wrap with a Cover	1680	1778

LM Guide Actuator

Caged Ball LM Guide Actuator

SKR20

SKR20 Motor wrap

SKR26

SKR26 Motor wrap

SKR33

SKR33 Motor wrap

SKR46

SKR46 Motor wrap

SKR55

SKR55 Motor wrap

SKR65

SKR65 Motor wrap

LM Guide Actuator(full-ball type)

KR15

KR15 Motor wrap

KR20

KR20 Motor wrap

KR26

KR26 Motor wrap

KR30H

KR30H Motor wrap

KR33

KR33 Motor wrap

KR45H

KR45H Motor wrap

KR46

KR46 Motor wrap

KR55

KR55 Motor wrap

KR65

KR65 Motor wrap

Related Products

Linear Bushing

Ball Spline

Cross-Roller Guide

LM Stroke

Cross-Roller Table

Send us mail

Contact
